مع الارتفاع العالمي للشبكات المصغّرة البعيدة وأنظمة تخزين طاقة البطاريات (BESS)، أصبح نشر معيار موحّد Cحاوية Sتركيب الألواح الشمسية Sنظام أصبح هذا الحل عمليًا للغاية للطاقة خارج الشبكة. ومع ذلك، فإن تصميم مصفوفة تضمن الاستقرار الهيكلي تحت أحمال رياح عالية—دون لحام أو حفر في الحاوية—يتطلب تصميمًا إنشائيًا دقيقًا. في هذا العرض التقني، نوصي بتكوين موحّد بناءً على تصميماتنا المعتمدة 2x6-15degمخططات المشروع، مع تحليل كيفية تحقيق إعداد بدون أساس مقاوم للرياح بسرعة $150\text{ km/h}$.

سيناريوهات التطبيق الرئيسية ：

1. المكونات المعيارية المثقبة مسبقًا والتجميع

الميزة الأساسية لهذا النظام هي التجميع بالبراغي بنسبة 100% دون أي لحام في الموقع، مما يبسط تخطيط هيكل تركيب الألواح الشمسية Sألواح شمسية Pألواح Mتركيب Sهيكل .

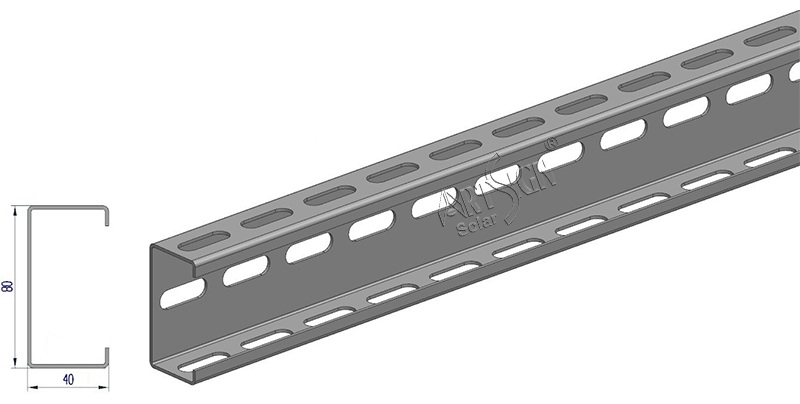

(1) فولاذ C مشقوق ثلاثي الجوانب : يتم تصنيع الهيكل الأساسي بالكامل من فولاذ على شكل C مقاس 80 x40 x1.8 مم C -shaped steel. يتميز بفتحات طولية ممتدة على ثلاثة جوانب، مما يوفر قابلية ضبط فائقة ويُلغي الحاجة إلى الحفر أو اللحام في الموقع.

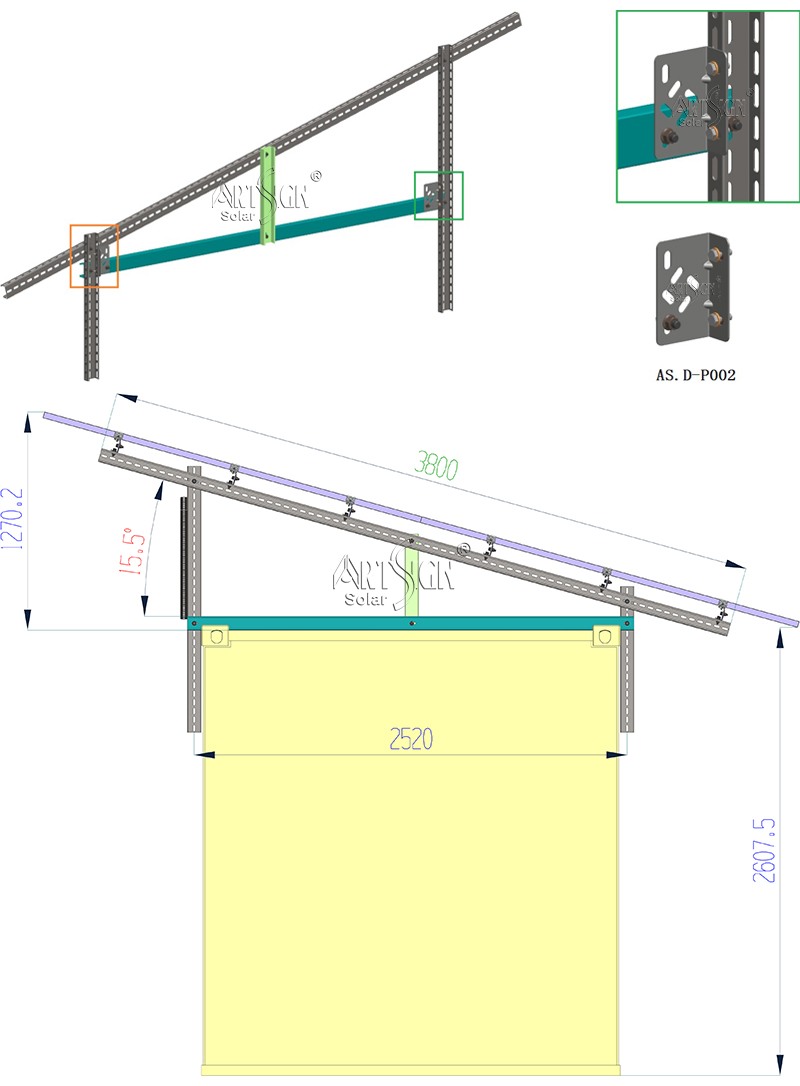

(2) موصلات L عالمية وإعداد الإطار : شديدة التحمل AS. D-P002حوامل L متعددة الشقوق (السماكة: 3.0 مم) تعمل كمفاصل عالمية. وبالاقتران مع مجموعات البراغي، تقوم بتثبيت عناصر فولاذ C المتقاطعة لتشكيل زاوية ميل ثابتة 15.5°.

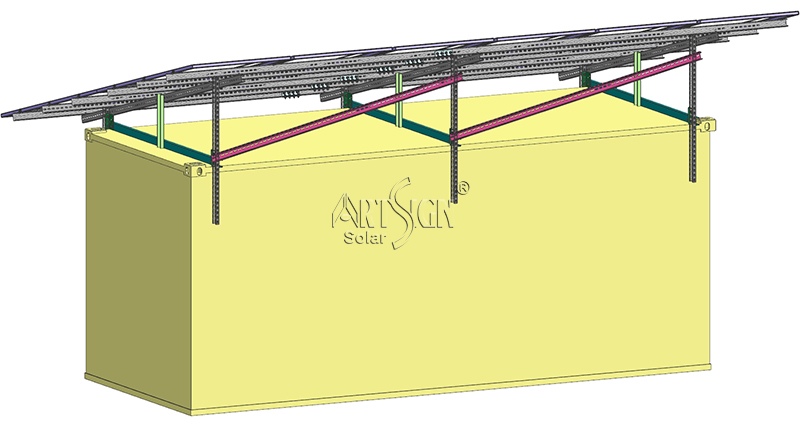

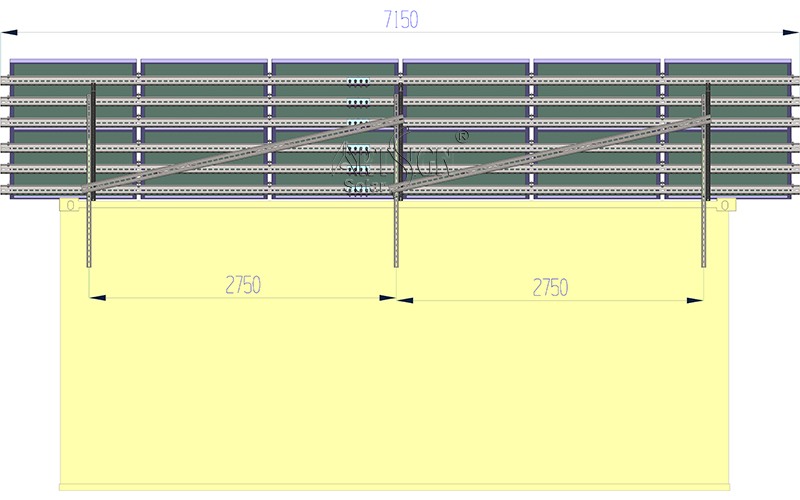

(3) تثبيت الحاوية وتعزيز الشبكة :تمر الإطارات فوق سقف الحاوية القياسية بطول 20 قدمًا. يتم تثبيت العوارض العرضية المتخصصة على الإطار العلوي الصلب للحاوية عبر تثبيت ميكانيكي. ثم تُثبت القضبان الطولية ودعامات التقوية القطرية بالبراغي لمنع الانزلاق الجانبي.

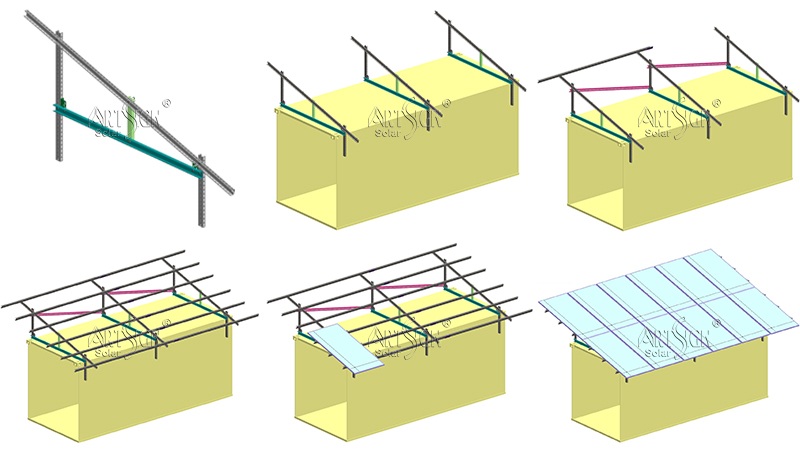

2. تركيب الطاقة الشمسية للحاويات دليل التركيب：

3. مواصفات المواد والخصائص الأساسية：
لضمان عمر خدمة يصل إلى 25 عامًا، يستخدم هذا النظام عالي القوة لرفوف الطاقة الشمسية للحاويات الفولاذ المجلفن الزنك-الألمنيوم-المغنيسيوم (S350GD+ZM) لجميع مقاطع C.
(1)طلاء الزنك-الألمنيوم-المغنيسيوم (Zn-Al-Mg) : يتميز بتأثير ممتاز للإصلاح الذاتي عند الحواف المقطوعة، مما يوفر مقاومة تآكل أفضل بكثير من الفولاذ المجلفن بالغمس الساخن التقليدي في البيئات الخارجية القاسية.

(2) مقاومة رياح معتمدة بسرعة 150 km/h : بفضل تصميم الدعم الرأسي الصلب ثلاثي النقاط لكل إطار (الأمامي والوسطي والخلفي) والتقوية القطرية المتقاطعة، يعمل النظام على تحسين توزيع الوزن ويتحمل بسهولة سرعات رياح تصل إلى 150 km/h.
(3) عدم اللحام، تركيب خالٍ من التلف : بالاعتماد كليًا على قنوات C المثقبة مسبقًا ومفاصل التثبيت الميكانيكية، يبقى الطلاء الأصلي المضاد للتآكل وهيكل الحاوية سليمين بنسبة 100%، مما يمنع تسرب المياه leakage أو الصدأ على المدى الطويل أثناء النشر.

إذا كنت بحاجة إلى نشرات بيانات تقنية مفصلة، أو رسومات CAD، أو حلول مُخصصة أنظمة تركيب الطاقة الشمسية داخل الحاويات، يرجى التواصل مع فريق الدعم الهندسي لدينا.E-mail:sales@artsign.net.cn, Whatsapp / Wechat / Skype:+008618030235875, شكرًا.
