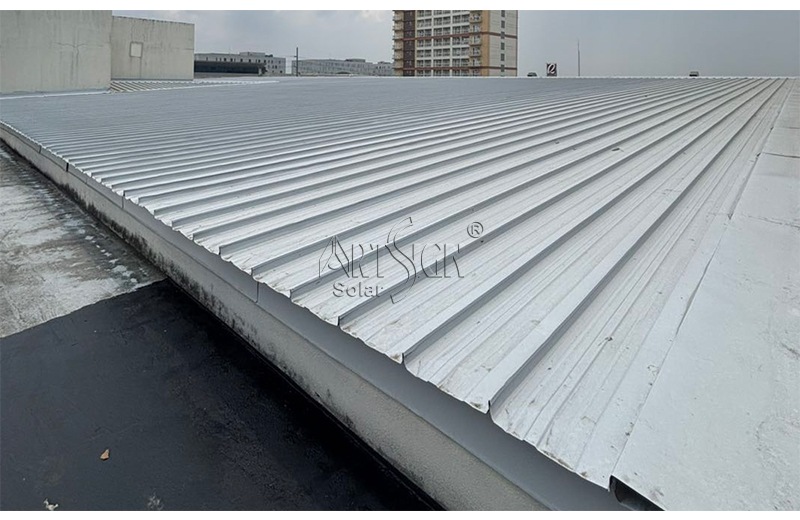

جاء إلينا عميل من الفلبين بسقف من صفائح معدنية ذات درز قائم لم يكن مستويًا—بل كان غير متساوٍ.

لم تستطع مشابك الألمنيوم القياسية التعامل مع اختلافات الارتفاع. بالإضافة إلى ذلك، لم يرغب العميل في اختراق غشاء السقف—لا حفر. وكان يريد أيضًا خفض التكاليف، مما يعني عدم استخدام القضبان.
لم يكن حل التركيب الشائع مناسبًا لهذا التطبيق، لذلك طور فريقنا الهندسي نهجًا مخصصًا.
قلنا: لنصنع القالب الجديد.
ما فعلناه

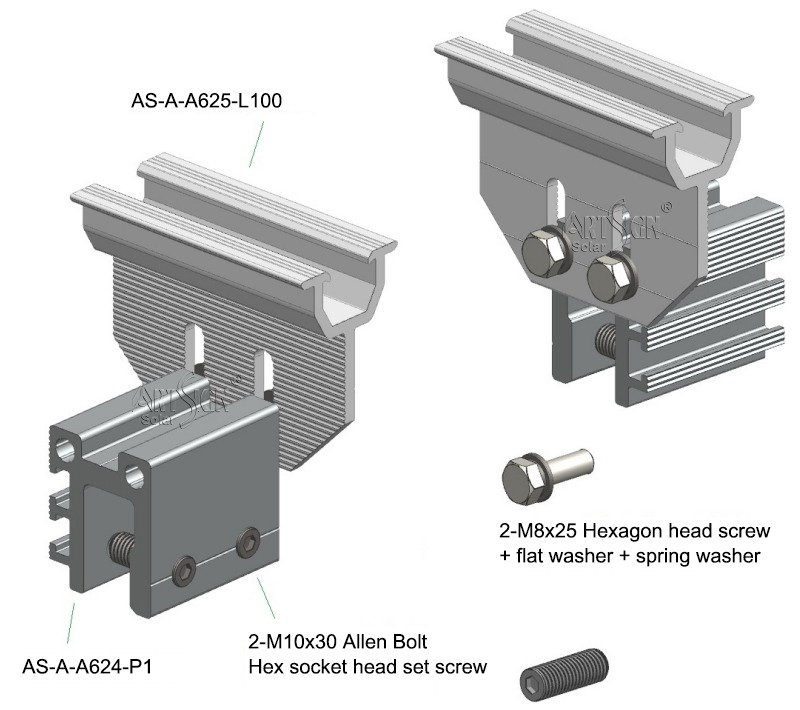

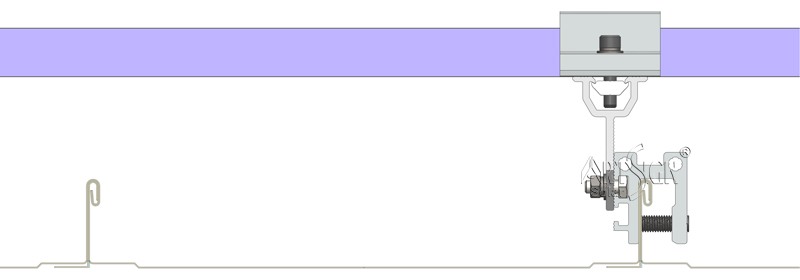

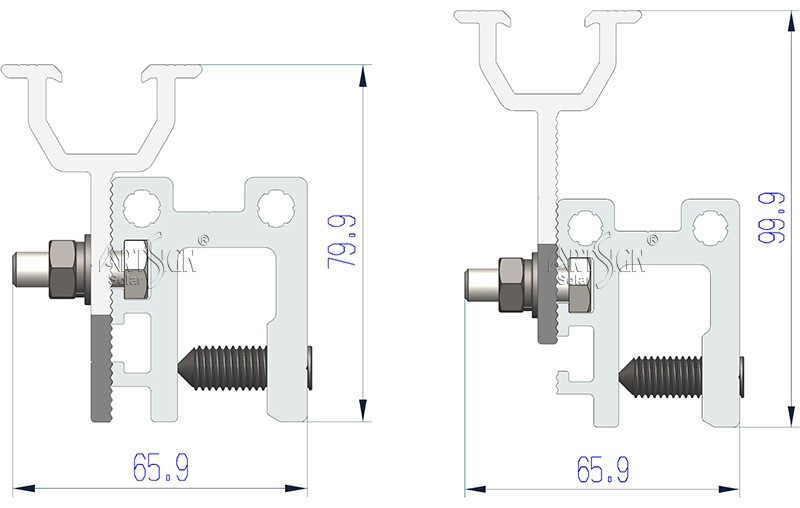

صممنا مشبك ألمنيوم قابل لتعديل الارتفاع—وهو الوحيد في مجموعتنا الذي يقوم بذلك.

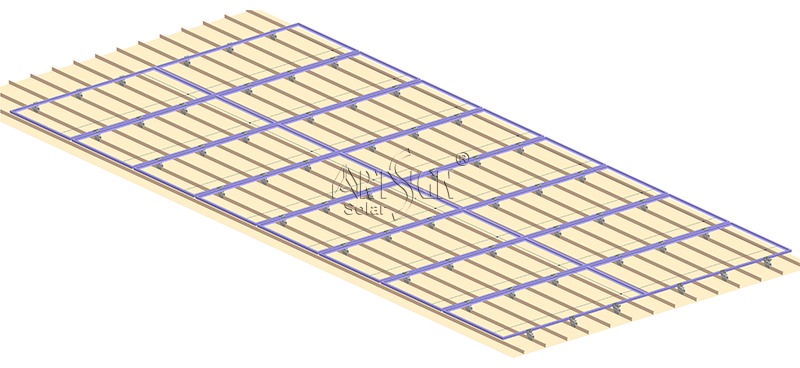

لا حاجة إلى قضبان؟ لا مشكلة—إنه حل بدون قضبان يتيح للمشابك ربط الألواح الشمسية مباشرة بالسقف ويسمح للمركبين بضبط الارتفاع بسهولة في الموقع.

أسطح أسقف غير مستوية؟ لا مشكلة—يمكن ضبط كل مشبك بشكل مستقل لتسوية مصفوفة الألواح.

هل تخشى المنطقة الساحلية من التآكل؟؟
لا مشكلة—كل مشبك مصنوع من ألمنيوم AL 6005-T5 مع تشطيب مؤكسد (10μm كحد أدنى). تم اختباره برذاذ الملح لأكثر من 1,000 ساعة. مثبتات من الفولاذ المقاوم للصدأ في جميع الأنحاء. لا مخاوف من التآكل في البيئات الساحلية، ولا عدم تطابق في التمدد الحراري بين المعادن المختلفة.

لماذا هذا مهم للطقس القاسي
يمكن ضبط كل مشبك على الارتفاع الدقيق المطلوب للحفاظ على أن تكون المصفوفة بأكملها في مستوى واحد. لا انحناء، ولا التواء، ولا مسارات أحمال غير متساوية. يتم توزيع حمل الرياح بالطريقة الصحيحة—بشكل متساوٍ عبر كل لوح وكل مشبك.

ميزة عدم استخدام القضبان
تضيف القضبان تكلفة ووزنًا وتعقيدًا. كما أنها تنشئ مساحة إضافية لالتقاط الرياح ونقاط فشل محتملة (المزيد من الوصلات = المزيد من الأشياء التي يمكن أن تصبح مفكوكة). من خلال الاستغناء عن القضبان، خفضنا قائمة المواد بشكل كبير—وهو بالضبط ما احتاجه هذا العميل.
لكن الاستغناء عن القضبان لا يعني التضحية بالقوة. يصبح المشبك نفسه نقطة الاتصال الهيكلية الأساسية، حيث ينقل الأحمال مباشرة من إطار اللوح إلى هيكل السقف. وهذا يعني أن المشبك يجب أن يكون مصممًا لتحمل الحمل الرأسي (وزن اللوح + الثلج) والأحمال الجانبية/الرفع (الرياح). يتعامل ألمنيوم 6005-T5 الخاص بنا، بنسبة القوة إلى الوزن العالية، مع كليهما دون الحجم الكبير للفولاذ.

الخلاصة
ليست كل الأسقف مستوية. وليست كل المشاريع ذات ميزانية غير محدودة. وليست كل أنظمة التركيب مناسبة لكل حالة حقيقية—حيث تهب الرياح، ويتسبب رذاذ الملح في التآكل، وتواجه الأسقف ظروفًا مختلفة في مناطق مختلفة.
في ArtSign، نبني هياكل تركيب الطاقة الشمسية منذ عام 2006. معظم مشابكنا مصنوعة من الألمنيوم القياسي—موثوقة ومثبتة وفعالة من حيث التكلفة. ولكن عندما يتطلب المشروع شيئًا مختلفًا، سنخصصه وفقًا لاحتياجات العملاء أيضًا.
هذا المشبك القابل لتعديل الارتفاع هو أحد تلك الحلول—وُلد من مشكلة لدى عميل، وصُمم لتحمل الطقس القاسي، وبسعر يحافظ على جدوى المشروع.

هل تريد معرفة ما إذا كان يناسب مشروعك القادم؟ تواصل معنا. سنجري حسابات حمل الرياح، ونتحقق من شكل سقفك، ونخبرك بالضبط بما يناسبك—بدون مبالغات أو تخمينات.
مع التصميم المناسب وحل التركيب المناسب، يمكن للألواح الشمسية توليد كهرباء أكثر والاستمرار لفترة أطول.
تعرّف على كيفية اختيار أفضل المشابك لأنظمة تركيب الطاقة الشمسية بناءً على حالات أحمال الرياح العالية والأسطح غير المستوية. حسّن كفاءة التركيب وتحكّم في التكلفة والميزانية.

الأسئلة الشائعة (FAQ)
1. هل يمكن لهذه المشابك القابلة للضبط حل مشاكل الأسطح غير المستوية؟
نعم. فهي تتيح ضبط الارتفاع عند كل نقطة تثبيت للحفاظ على استواء الألواح على الأسطح غير المستوية.

2. لماذا تختار نظام تركيب الطاقة الشمسية بدون قضبان؟
إنه يقلل عدد الأجزاء وخطوات التركيب مع الحفاظ على قوة الهيكل وموثوقيته.

تعني المكونات الأقل تكاليف مواد أقل وتركيبًا أسرع.

3. هل حل التركيب هذا مناسب للمناطق ذات الرياح القوية؟
نعم. لقد صُمم بالتأكيد لتحمل أحمال رياح عالية تصل إلى 70م/ث. المشبك موجود
مع السقف.

4. هل يمكن استخدام هذه المشابك في المناطق الساحلية؟
نعم. بفضل الألومنيوم المؤكسد والمثبتات المصنوعة من الفولاذ المقاوم للصدأ، فهي تقاوم تآكل المناطق الساحلية.

5. ما المعلومات المطلوبة لتصميم تركيب مخصص؟
نحتاج إلى تفاصيل السقف، وحجم الألواح، وحمل الرياح، وموقع المشروع للتقييم.
