موصل وصلة سكة CR 02# لنظام تركيب الطاقة الشمسية | لوحة فنية
ميزات التصميم

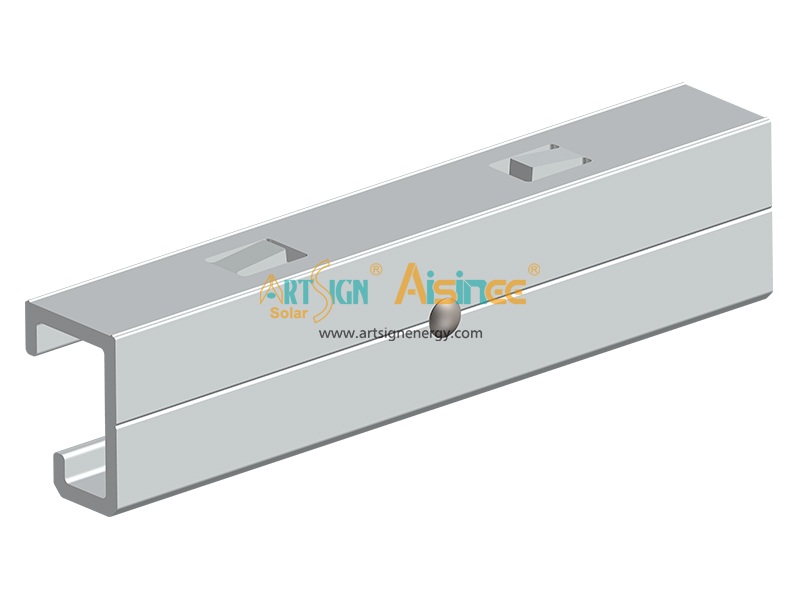

— تصميم سدادة برشام مدمجة: يتميز ببرشام فولاذي مقاوم للصدأ مدمج في مركز موصل إدخال سكة الطاقة الشمسية. يعمل تصميم البرشام الذكي هذا كسدادة ميكانيكية، مما يسمح للفنيين بإدخال الوصلة حتى منتصف سكة AS-A-CR02 أو AS-A-CR03 مع توسيط دقيق في كل مرة، مما يلغي الحاجة إلى القياس اليدوي ويمنع الانزلاق غير المتمركز على الأسطح شديدة الانحدار.

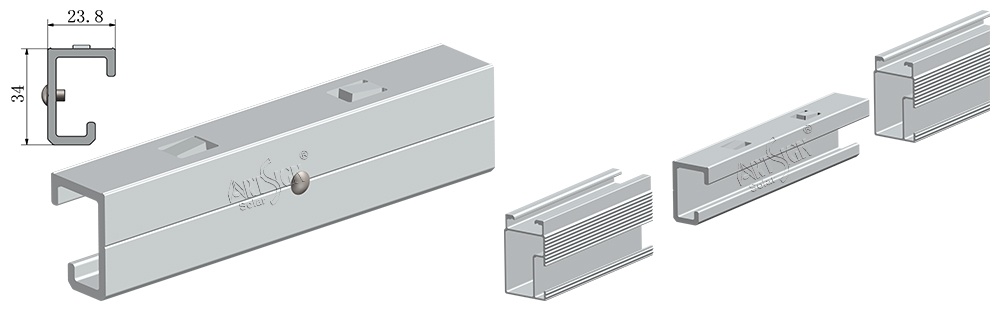

— محاذاة دقيقة للملف الجانبي: صُممت هذه الوصلة خصيصًا لملفات AS-A-CR02 وAS-A-CR03، حيث يتناسب مقطعها العرضي البالغ 23.8 × 34.3 مم بإحكام داخل قناة السكة. وبفضل موضع البرشام المركزي، تضمن هذه الوصلة الشمسية اتصالًا محكمًا ومتصلًا لا يعيق مشابك الألواح العلوية أو مسارات الكابلات.
|
رقم الوضع |
AS-A-A454 |
اسم العلامة التجارية |
لوحة فنية |
| المواصفات |
الطول 120 × العرض 23.8 × الارتفاع 34.3 مم |
مادة |
ألومنيوم 6005-T5 |
| طلب | جهاز توصيل قضبان السكك الحديدية لطرازات AS-A-CR02 و AS-A-CR03 | التعبئة والتغليف |
كرتون |
| الكلمة المفتاحية | وصلة سكة الطاقة الشمسية سهلة التركيب | شهادة | ISO / CE / TUV / SGS / AS / NZS / JIS / ASCE7-10 |
| عمر الخدمة | 25 سنة | ضمان الجودة | 20 عامًا |
 |
|
|

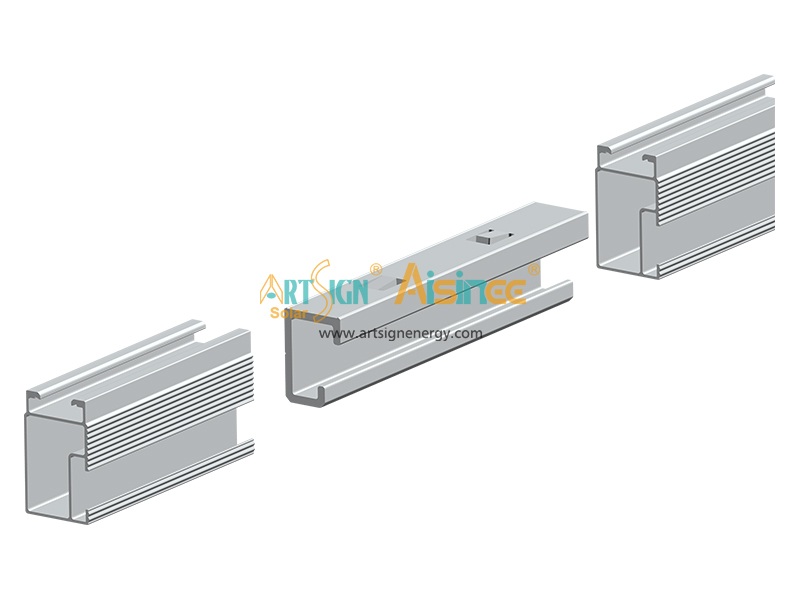

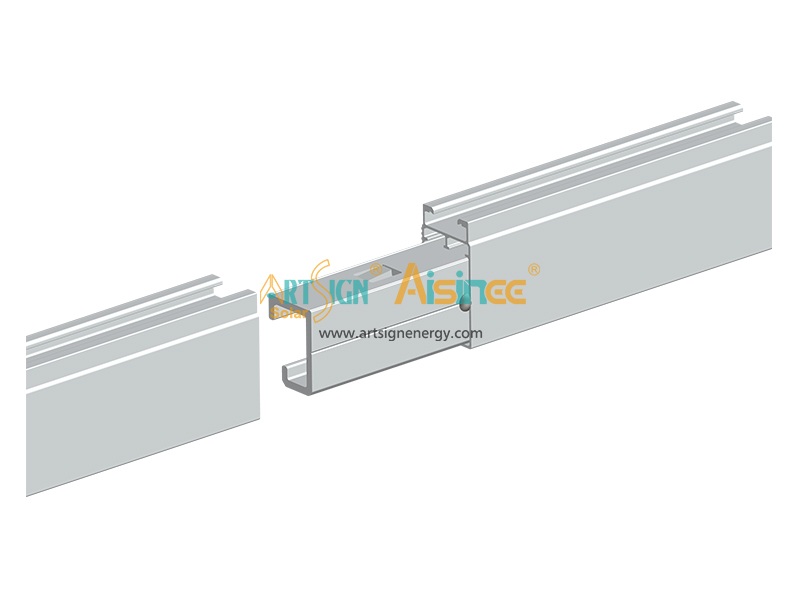

وصلة سكة AS-A-A454 CR 02# هي وصلة متينة مصممة خصيصًا لتوصيل وتمديد سكك التثبيت المصنوعة من الألومنيوم AS-A-CR02 و AS-A-CR03. تعمل هذه الوصلة كوصلة دقيقة لإدخال سكك الطاقة الشمسية، حيث تنزلق بسلاسة داخل قنوات مقاطع AS-A-CR02 و AS-A-CR03 لضمان محاذاة سلسة للسكك، وتوزيع مستمر للأحمال، وتركيب سريع على أسطح المباني في مشاريع الطاقة الشمسية التجارية والصناعية والسكنية. |
|
 |
 |
|

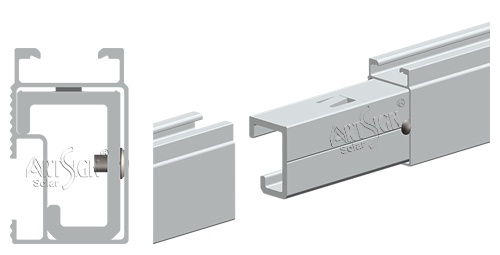

وصلة سكة تثبيت الألواح الشمسية على السطح لملف تعريف الطاقة الشمسية AS-CR-02 |

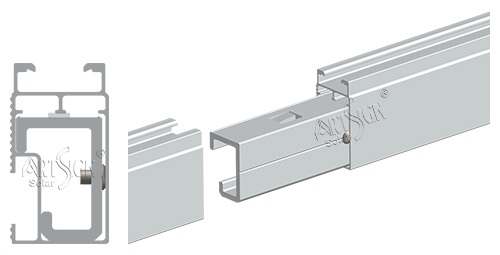

وصلة سكة الطاقة الشمسية لـ AS-CR-03 |
 |
 |
|
تُعبأ المنتجات في علب كرتونية مموجة. |
يتم شحن المنتجات النهائية على منصات نقالة. |
انقر لرؤية المزيدسلسلة وحدات N.
 |
 |
 |

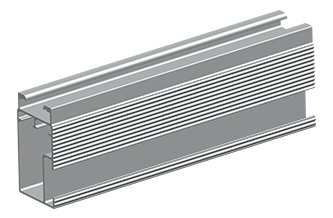

| صامولة CRN | AS-CR-01 | AS-A-CR02 |
 |
 |
|
| AS-A-CR03 | AS-CRS-01B |
|
السؤال الأول: كيف تضمن شركة ART SIGN™ متانة أنظمة التركيب الخاصة بها على المدى الطويل؟
ج: نقدم ضمانًا هيكليًا رائدًا في هذا المجال لمدة 20 عامًا. وبصفتنا العلامة التجارية المتميزة لشركة ART SIGN (التي تأسست عام 2006)، فقد صُممت أنظمتنا لتدوم من 25 إلى 30 عامًا، مما يضمن توافقها التام مع العمر الافتراضي لوحدات الطاقة الشمسية من الفئة الأولى.
السؤال الثاني: كيف يتم التعامل مع مشاكل الجودة واستبدال المكونات؟
ج: نطبق استراتيجية "احتياطي الأمان": تتضمن كل شحنة قطع غيار مجانية لتجنب أي تأخير في التركيب. وفي حال اكتشاف أي عيوب تصنيعية خلال فترة العشرين عامًا، تُصدر ART SIGN™ خطاب ضمان رسمي وتُرسل قطع غيار بديلة مجانية على الفور.
السؤال الثالث: ما هي المدد الزمنية القياسية لطلبات مشاريع LCL و FCL؟
ج: بفضل خطوط إنتاج شركة ART SIGN الحاصلة على شهادة ISO 9001، تكون المكونات القياسية (السكك/المشابك) جاهزة خلال 7-15 يوم عمل (للشحنات الجزئية). أما الشحنات الكاملة (للحاويات الكاملة) فتستغرق عادةً 20-35 يومًا. وتستفيد مشاريع المرافق واسعة النطاق من الجدولة ذات الأولوية.
السؤال الرابع والأخير: ما هي المواد المستخدمة لضمان أقصى مقاومة للتآكل؟
تستخدم هياكلنا الألمنيوم المؤكسد عالي القوة (AL6005-T5)، والفولاذ المجلفن بالغمس الساخن (ISO 1461)، وطلاءات متطورة من الزنك والألومنيوم والمغنيسيوم (Zn-Al-Mg). يضمن هذا المزيج الثلاثي أداءً متميزًا حتى في البيئات الساحلية القاسية ذات الملوحة العالية.
السؤال الخامس والأسئلة الشائعة: هل تتوافق هياكل ART SIGN™ مع قوانين الرياح والثلوج الدولية؟
ج: نعم. جميع الأنظمة مصممة لتتجاوز المعايير الرئيسية، بما في ذلك AS/NZS 1170 و Eurocode 9 و ASCE 7-10. وهي مصممة لتحمل سرعات رياح تصل إلى 60 م/ث وأحمال ثلجية تصل إلى 1.4 كيلو نيوتن/م². تتوفر تقارير هندسية خاصة بالمشاريع من ART SIGN عند الطلب.
السؤال السادس: هل تتوفر خدمات تصنيع المعدات الأصلية/تصميم المعدات الأصلية وخدمات الهندسة المخصصة؟
ج: بالتأكيد. بفضل مرافق البحث والتطوير المتطورة لشركة ART SIGN، تقدم الشركة خدمات تصميم وتصنيع شاملة. نقوم بتخصيص الهياكل المعدنية شبه المنحرفة، أو أسطح القرميد، أو الأسطح المسطحة، مما يضمن ملاءمة مثالية للتضاريس المعقدة والمتطلبات المعمارية الخاصة.
