نظام تركيب السقف المسطح الشمسي بين الشرق والغرب

نظام تركيب السقف المسطح الشمسي من الشرق والغرب والذي يمكن تثبيته على السقف المسطح الخرساني والسقف المعدني ، وفي الوقت نفسه يمكن تثبيت الدرجة 10 درجات أو طلب مخصص آخر.
  • رقم الصنف.:

    AS-FR-EWTK
  • مهلة:

    7-15 days for LCL, 20 days for FCL
  • أصل المنتج:

    China
  • ميناء الشحن:

    Xiamen port, China
  • قسط:

    100% TT, L/C at sight
  • المعالجة السطحية:

    natural or black

  • تفاصيل المنتج

نظام تركيب السقف المسطح الشمسي بين الشرق والغرب

زاوية الميل 10 ° ، في غضون 43m / s حمل الرياح ، طالما أن طول الوحدة الشمسية  في حدود 1100 مم ، يمكن لوحدتين أن تشترك في ساق خلفية واحدة.

إذا كان طول الوحدة الشمسية أكثر من 1100 مم ، أو كان حمل الرياح أكثر من 43 م / ث ، فإن  كل وحدة تحتاج إلى استخدام ساق خلفية منفصلة.

إلى جانب الميل 10 درجات المذكور أعلاه ، لدينا أيضًا إمالة 15 درجة و 20 درجة للاختيار.


· ميزات التصميم

  ①  مناسبة للأسقف الخرسانية المسطحة والأرض. يمكن إصلاح الزاوية بمقدار 10
  درجات
أو تخصيصها.   ③  مناسبة لاتجاه اللوحة الأفقية والعمودية.

  تم تركيب الألواح الشمسية  في مواجهة اتجاه الشرق والغرب ، وتعمل على تحسين مساحة السطح عن طريق زيادة إنتاج الطاقة.

  حلول بسيطة  لتركيب الطاقة الشمسية على السطح المسطح مع الحاجة إلى جزء أقل وعمل أقل في الموقع.

  ⑥  مناسبة لتركيب السقف المسطح التجاري والسكني.



· المعالجة السطحية:
  10μm thk. مسامير وصواميل من الألومنيوم المؤكسد والفولاذ المقاوم للصدأ 304.


· قوة التصميم:
  مناسبة لمجموعة مختلفة من حمل الرياح وحمل الثلج.


شهادة:
  أستراليا AS / NZS 1170.2 - تقرير حمل الرياح ؛ تقرير SGS - اختبار كيميائي وفيزيائي.



تصميم لوحة رأسية أو تصميم لوحة أفقي


الفئة: جبل سقف مسطح


مناسب ل
  سقف مسطح خرساني وسقف معدني
وحدة
  مؤطرة ، فيلم رقيق
معالجة المواد والأسطح
  10um thk. الألومنيوم المؤكسد 6005-T5 ، مسامير وصواميل من الفولاذ المقاوم للصدأ 304
لون
  الفضة أو الأسود أو متطلبات العميل
اتجاه الوحدة
  أفقي وعمودي
حمل الرياح
  ماكس 60 م / ث
حمولة الثلج
  1.5kn / م 2 كحد أقصى
المعايير
  أستراليا AS / NZS 1170.2 ، CE ، SGS ، DIN 1055 ، JIS
ضمان
  20 سنه






AS-DEC AS-DMC




كما- AFL-03
D10
AS-ABL-03-10EW



AS-A-A160
AS-ABL-03-D15
AS-ABL-03-D 20

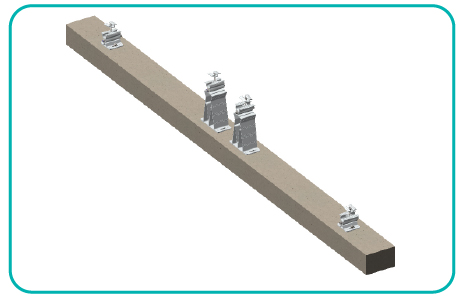

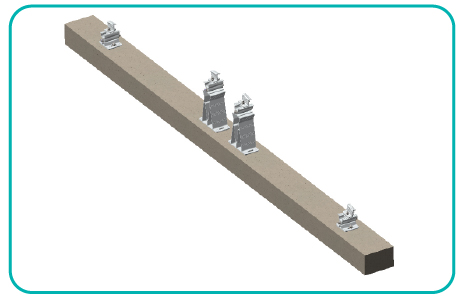

الخطوة 1
ارجل ثابتة على الاساس الخرساني او الارض.


الخطوة 2
إصلاح فن تسجيل سكك الألمنيوم بالطاقة الشمسية مع الأرجل.


الخطوه 3
تركيب الألواح الشمسية ، قم بتثبيتها باستخدام المشبك الأوسط الشمسي ، المشبك الطرفي.


نظام تركيب السقف المسطح الشمسي بين الشرق والغرب
