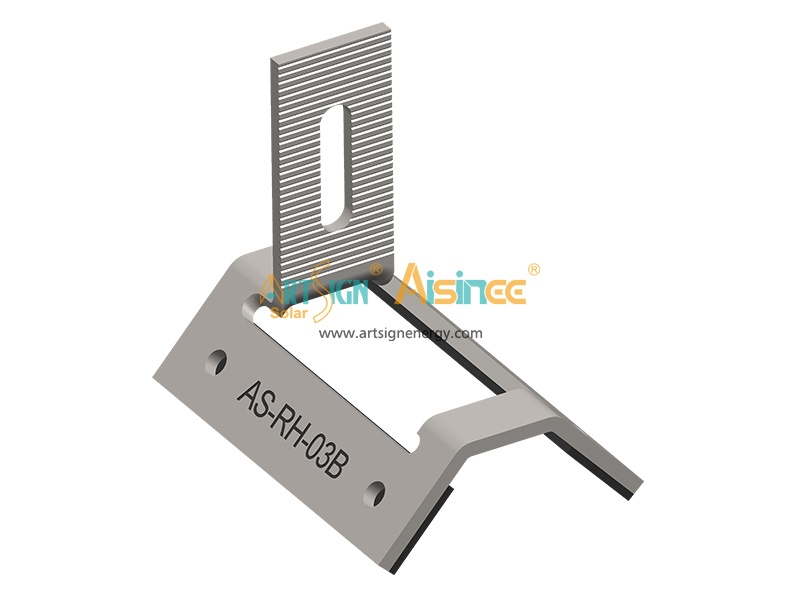

دعامة طاقة شمسية للسقف المعدني منحنية بدقة لنظام تركيب الأسقف الصاج | Art Sign
ميزات التصميم
— تصميم منحني بدقة: يتناسب تماماً مع أضلاع السقف بزاوية من 85 درجة إلى 87 درجة.
— وصلة بفتحة L قابلة للتعديل: فتحة رأسية مقاس 33.5 × 8.5 مم تسمح بضبط ارتفاع السكة بمرونة.
— هيكل متين من الفولاذ المقاوم للصدأ: لمسة نهائية مسفوعة بالرمل تضمن مقاومة قوية للتآكل في الأماكن الخارجية لمدة 25 عاماً.

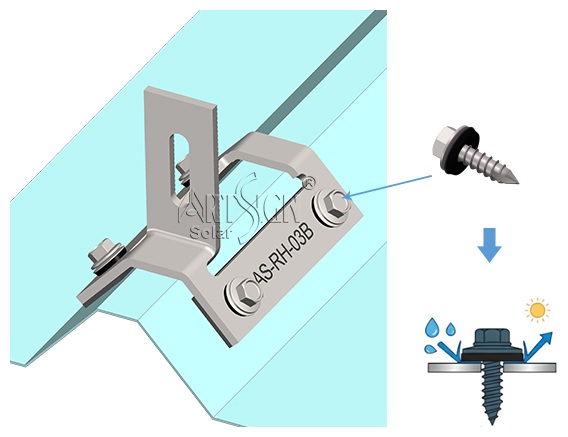

— حماية مزدوجة ضد الماء: حشيات EPDM مجمعة مسبقاً توفر أداء إحكام موثوقاً خالياً من التسرب.
|
رقم الموديل |
AS-RH-03B |
اسم العلامة التجارية |
ART SIGN |
| المواصفات |
طول القطع 100 مم |
المادة |
فولاذ مقاوم للصدأ 304 |
| التطبيق | تركيب الألواح الشمسية الكهروضوئية | التعبئة |

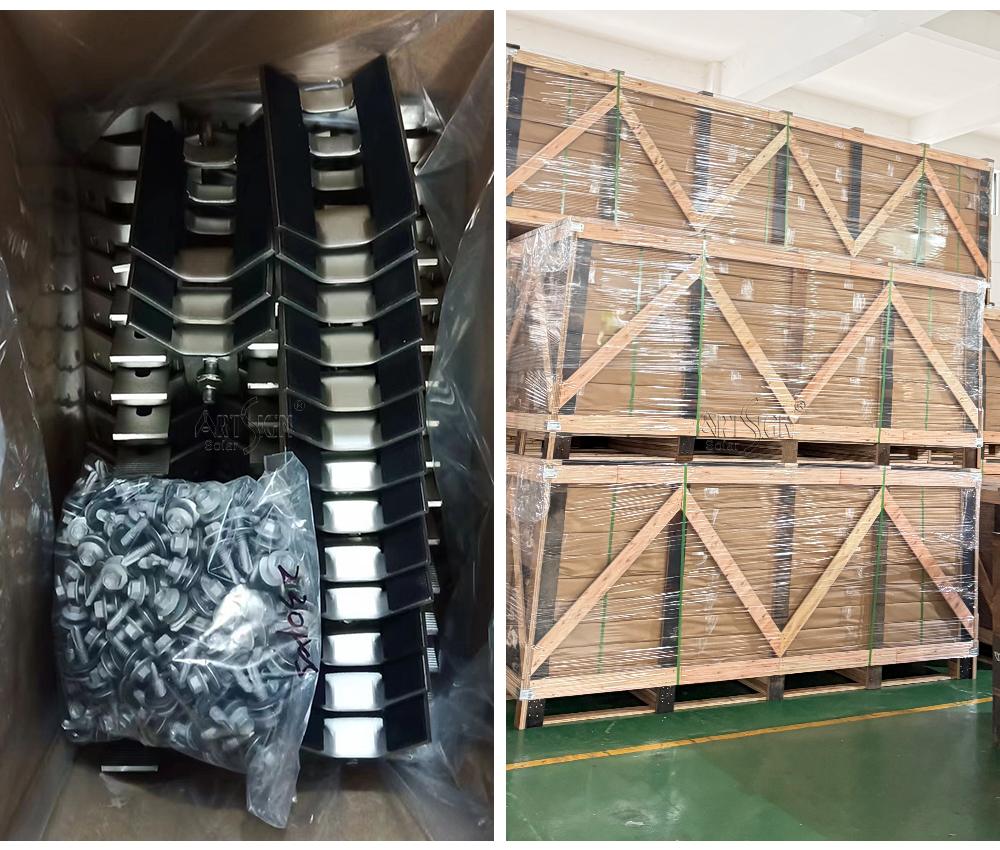

كرتون ومنصة نقالة |
| كلمة مفتاحية | خطاف سقف OEM لمصنع الألواح الشمسية | الشهادة | ISO / CE / TUV / SGS / AS/NZS / JIS / ASCE7-10 |
| عمر الخدمة | 25 عاماً | ضمان الجودة | 20 عاماً |
دعامة طاقة شمسية للسقف المعدني منحنية بدقة مع تصميم فتحة L قابلة للتعديل
 |

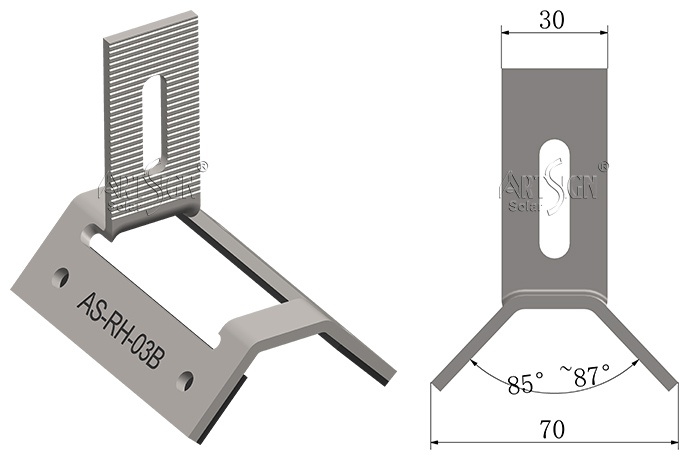

تصميم منحني بدقة:تتميز دعامة الطاقة الشمسية للسقف المعدني هذه بتصميم سفلي متخصص بزاوية انحناء دقيقة من 85 درجة إلى 87 درجة، مما يسمح لها بالتناسب بإحكام وأمان مع قمم الأسقف المعدنية شبه المنحرفة. دعامة قابلة للتعديل على شكل حرف L مع فتحة:تم تشكيلها بواسطة عملية ثني متكاملة في المنتصف لإنشاء وصلة رأسية على شكل حرف L مع فتحة ممتدة (33.5 × 8.5 مم)، مما يسمح بضبط الارتفاع الرأسي أثناء التثبيت لاستيعاب سكك الطاقة الشمسية المختلفة أو التسوية. |
|
المتانة والتصميم المقاوم للماء لدعامات الألواح الشمسية للأسقف المعدنية
|
مواد ممتازة ومعالجة السطح:مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة مع لمسة نهائية مسفوعة بالرمل، توفر دعامات الألواح الشمسية هذه للأسقف المعدنية جاذبية جمالية ومقاومة استثنائية للتآكل، مما يلبي تماماً متطلبات عمر الخدمة الخارجي البالغ 25 عاماً.

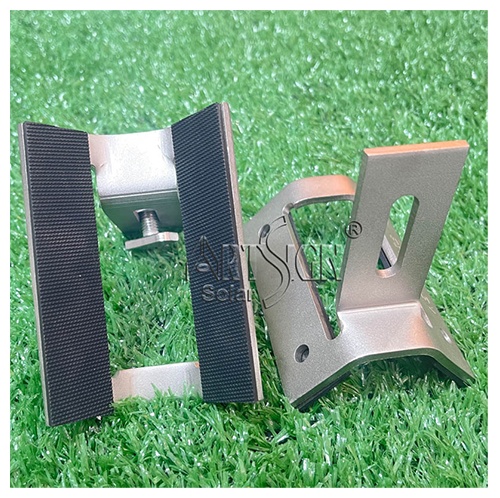

حشية EPDM مجمعة مسبقاً:تتميز بتصميم حشية EPDM مجمعة مسبقاً، مما يوفر وقت العمل بشكل كبير أثناء التثبيت مع توفير إحكام موثوق ضد الماء لمنع التسرب. |
 |
هيكل التثبيت والتصميم المزدوج المقاوم للماء لخطاف السقف للألواح الشمسية
 |
هيكل تثبيت مخصص:يتميز بهيكل مشبك منحني متكامل مثبت بشكل متماثل على كلا الجانبين بمسامير شفة متعددة، مما يضمن قبضة قوية على أضلاع السقف ومقاومة قوية لرفع الرياح. كخطاف سقف أساسي للألواح الشمسية، فإنه يوفر استقراراً هيكلياً موثوقاً.
|
|

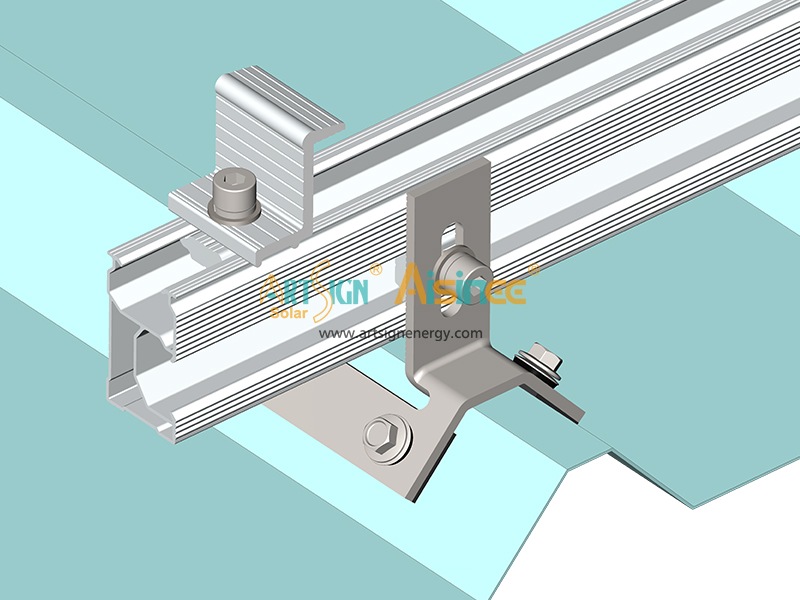

محسّن لخطاف السقف المعدني لنظام تركيب السقف مع تعديل مرن للارتفاع واتصال عالمي بالسكة

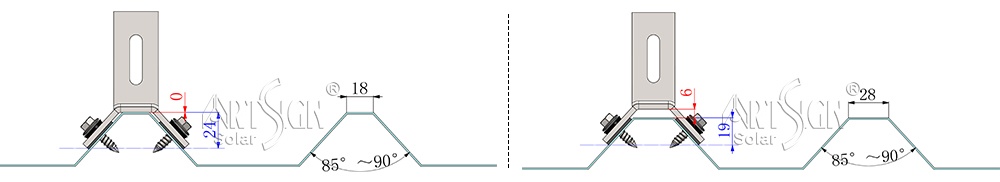

تعديل مرن للارتفاع: يدعم الحامل نطاق تعديل للارتفاع يتراوح بين 0-6 مم أثناء التركيب، مما يسمح له بالتكيف بمرونة مع أبعاد أضلاع السقف المختلفة وتلبية متطلبات التركيب المتنوعة.

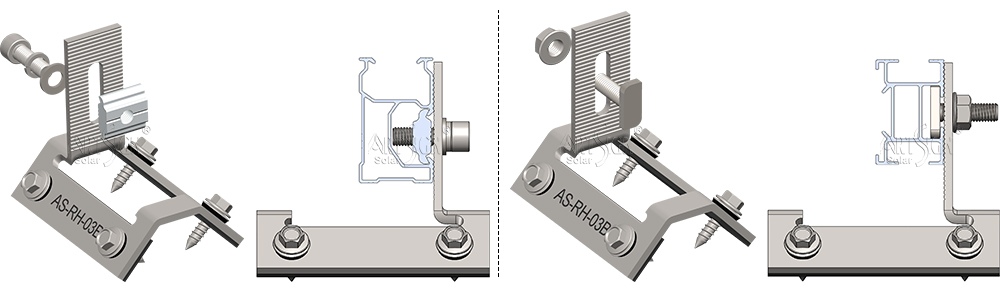

توافق ومرونة عالية: مجهز بذكاء بكتلة تثبيت على شكل فراشة وتجميع مسمار على شكل حرف T، يتكيف مشبك الطاقة الشمسية هذا بشكل مثالي مع الغالبية العظمى من سكك الطاقة الشمسية الكهروضوئية السائدة في السوق، مما يظهر توافقاً ومرونة استثنائيين.
خطاف سقف لتركيب الألواح الشمسية على الأسطح القرميدية، تصاميم متنوعة منخطافات السقفلخياراتك، خطاف من الفولاذ المقاوم للصدأ SUS304، معالجة سطحية عالية المقاومة للتآكل.
الفئة : خطاف سقف من الفولاذ المقاوم للصدأك
 |
 |
 |
 |
|
AS-RH-01 |
AS-RH-03 | AS-RH-03B | AS-RH-04 |
 |
 |
 |
 |
|
AS-RH-05 |
AS-RH-06 | AS-RH-07 | AS-RH-08 |
 |
 |
 |
 |
|
AS-RH-08C |
AS-RH-09 |
AS-RH-10 |
AS-RH-11 |
 |
 |
 |
 |
|
AS-RH-12 |
AS-RH-12F |
AS-RH-12G |
AS-RH-13 |
 |
 |
 |
 |
|
AS-RH-14 |
AS-RH-18 |
AS-RH-235 |
AS-RH-260 |
 |
 |
 |
|
|
AS-S-RH-38 |
AS-S-RH-40 |
AS-Z-A016 |
سؤال 1: ما هي المواد المستخدمة في حل تركيب الطاقة الشمسية هذا، وما هي مدة صلاحيته؟
ج: تم تصنيع الحوامل من الفولاذ المقاوم للصدأ عالي الجودة SUS304، مما يضمن مقاومة استثنائية للتآكل. وهي مصممة خصيصاً للمناطق الساحلية وعالية الرطوبة مع عمر خدمة موثوق يزيد عن 25 عاماً.
سؤال 2: ما هي أنواع الأسطح المعدنية المتوافقة مع هذه الحوامل؟
ج: تتميز بتوافق عالمي وهي مصممة خصيصاً لتطبيقات الأسطح المعدنية المختلفة، بما في ذلك الأسطح المعدنية شبه المنحرفة والمموجة. كما أنها تستوعب جميع أبعاد الألواح الشمسية القياسية الموجودة في السوق.
سؤال 3: كيف يساعد هذا التصميم في تقليل وقت التركيب وتكاليف العمالة؟
ج: يتميز النظام بتصميم مجمع مسبقاً بدرجة عالية يقلل من أعمال التجميع المعقدة في الموقع. يمكن تثبيت مجموعات الحوامل بسرعة باستخدام أدوات قياسية، مما يقلل بشكل كبير من وقت التركيب وتكاليف العمالة في الموقع.
سؤال 4: كيف يمنع النظام تسرب مياه الأمطار من السقف؟
ج: يتم ضمان العزل المائي الفائق من خلال وسادات مطاطية من نوع EPDM عالية الجودة مرفقة مع الدعامات. تعمل هذه الوسادات على إنشاء ختم مانع للتسرب بنسبة 100% مقابل سطح السقف المعدني، مما يحمي السلامة الهيكلية للمبنى بالكامل.
