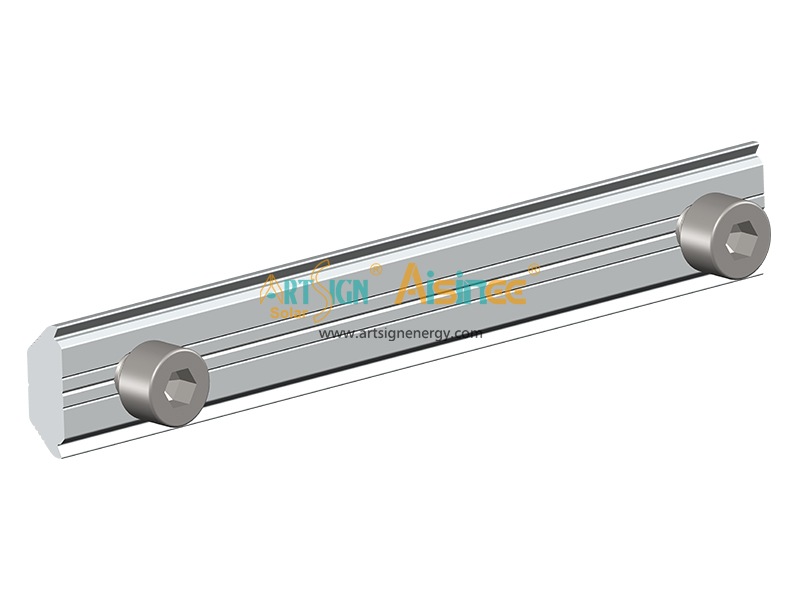

موصل قضبان التثبيت الشمسي XRS-01#

تسمح وصلات القضبان الشمسية بقطع القضبان إلى أطوال مناسبة للخدمات اللوجستية والنقل، مما يجعلها خيارًا موثوقًا لمصفوفات الخلايا الكهروضوئية طويلة الامتداد.
  • رقم الصنف.:

    AS-XRS-01
  • مهلة:

    7-15 days for LCL, 20 days for FCL
  • أصل المنتج:

    China
  • ميناء الشحن:

    Xiamen port, China
  • قسط:

    100% TT, L/C at sight
  • المعالجة السطحية:

    natural or black

  • تفاصيل المنتج

موصل سكة من الألومنيوم المؤكسد #XRS01 لتركيب الألواح الشمسية المصنوعة من الألومنيوم | Art Sign


ميزات التصميم

— تعمل موصلات السكك على تقليل تعقيد الخدمات اللوجستية وتكاليف الشحن بشكل كبير.
— تتميز بفتحات محاذاة مدمجة للتركيب السريع والمتساوي.

رقم الطراز

AS-XRS-01

اسم العلامة التجارية

  ART SIGN

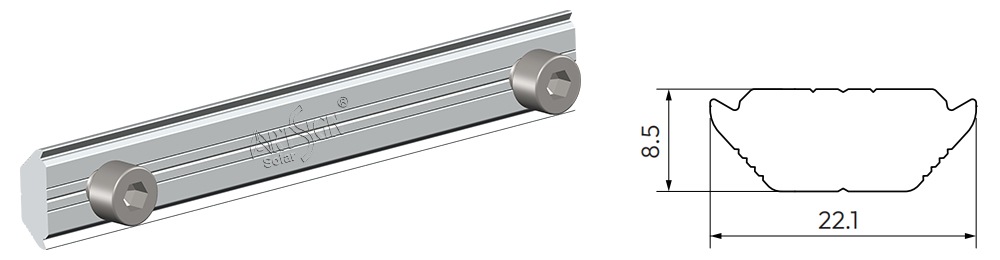

المواصفات

W22.1 × H8.5 مم

المادة

ألومنيوم 6005-T5

التطبيق
   نظام تركيب الألواح الشمسية على الأسطح التعبئة
كرتون / صناديق خشبية / منصات نقالة / واقيات الزوايا
الكلمة المفتاحية
  مصنع وصلات سكك XR في الصين
الشهادة
ISO / CE / TUV / SGS / AS/NZS / JIS / ASCE7-10
عمر الخدمة
25 سنة
ضمان الجودة
20 سنة


ART SIGN solar mounting system

rack solar

تم تصميم وصلات سكك XR لسلسلة XR، والتي تُستخدم على نطاق واسع في حوامل الألواح الشمسية الكهروضوئية.


rack solar

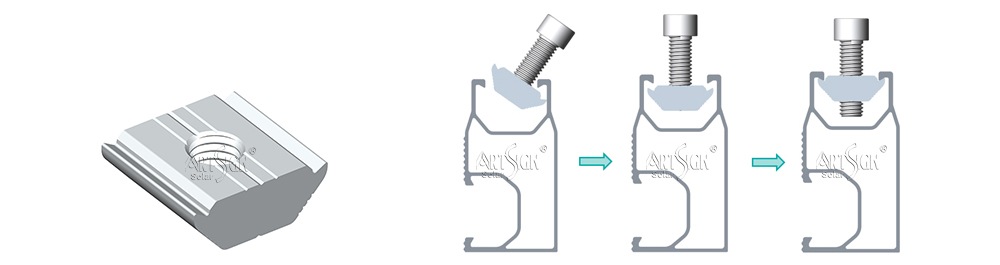

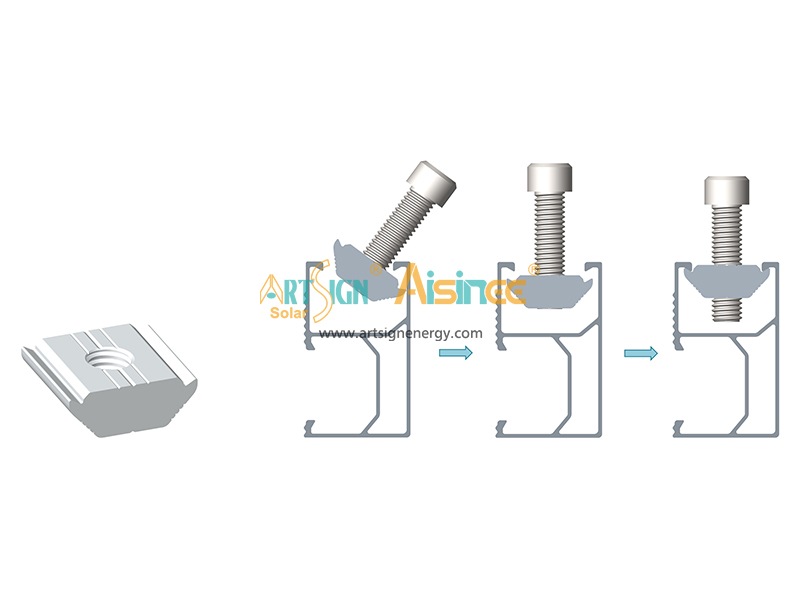

تتيح الصامولة تركيبًا سريعًا بالإدخال من أي مكان على طول قناة السكة.


rack solar

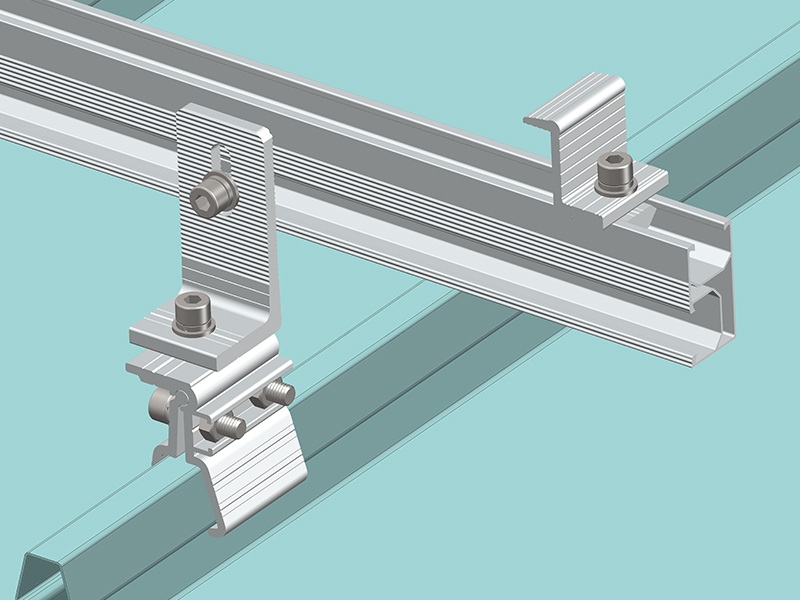

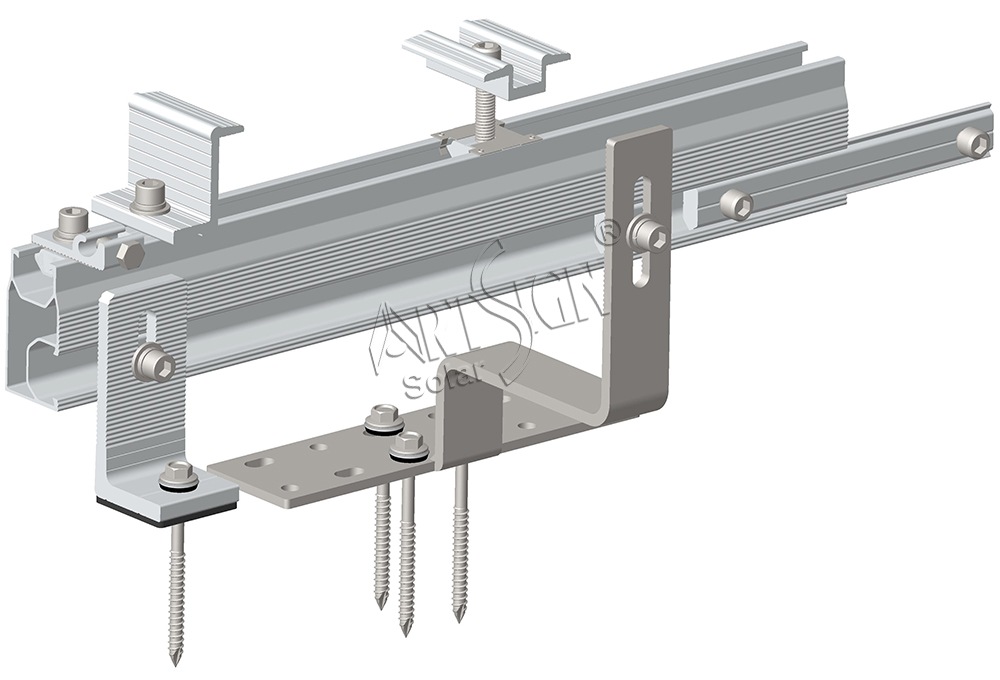

باستخدام صواميل XR، يمكن استخدام نظام الرف الشمسي بالكامل على أنواع مختلفة من الأسطح. بالنسبة للأسطح المكسوة بالبلاط، استخدم سكك XR مع خطافات الأسطح؛ وبالنسبة للأسطح المعدنية أو المصنوعة من الصفيح، استخدم سكك XR مع قواعد L أو مشابك الألومنيوم. وبفضل سماكة سكك XR، يمكنها تحمل أحمال الرياح التي تقل عن أو تساوي 30 م/ث. وهي الخيار الأفضل لتحقيق التوازن بين السعر والجودة.


rack solar

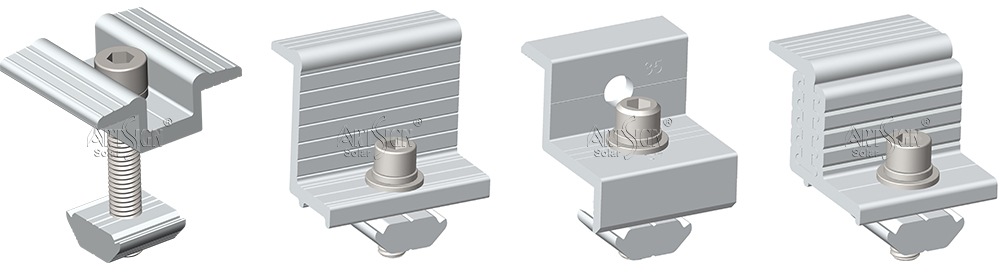

تم تصميم مشابك XR الوسطية والنهاية خصيصًا لسكة سلسلة XR، حيث توفر تثبيتًا آمنًا للوحدات وتركيبًا سهلًا. وبفضل الجمع بين الأداء الموثوق والفعالية من حيث التكلفة، فهي خيار مثالي لمجموعة واسعة من مشاريع تركيب الألواح الشمسية على الأسطح.


rack solar

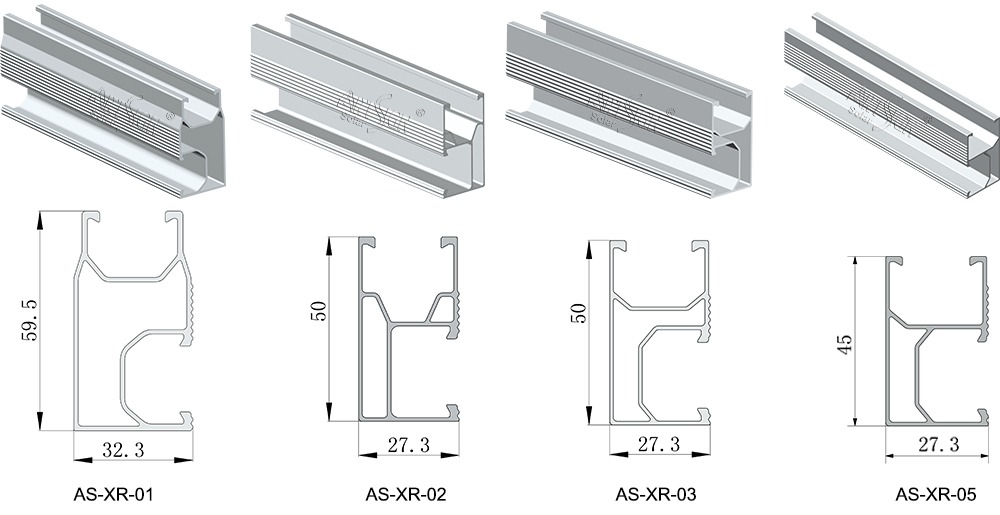

مستوحاة من سلسلة DR الموثوقة، تُعد سكة سلسلة XR خيارًا اقتصاديًا لتركيب مشاريع الألواح الشمسية. فهي توفر أداءً موثوقًا بسعر تنافسي، مع خيارات متعددة للقطاعات لتلبية احتياجات التركيب المختلفة وظروف أحمال الرياح المعتدلة.



  وحدات البيع
لكل متر / لكل قطعة

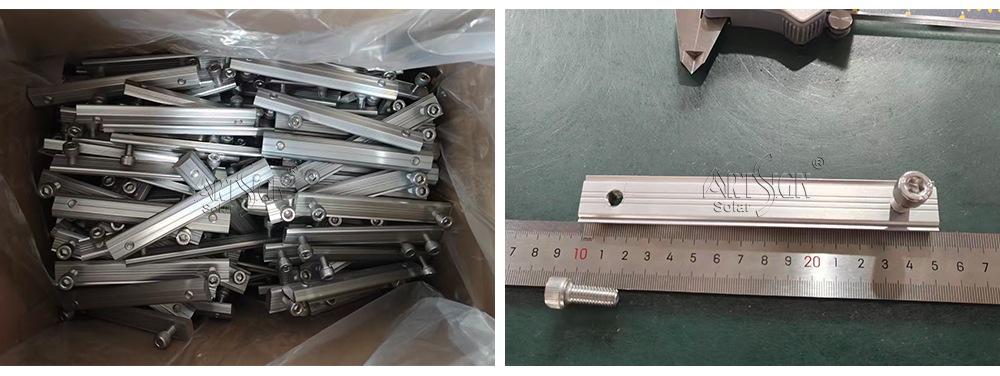

نوع العبوة
التعبئة الداخلية: ورق تغليف/فيلم؛ التعبئة الخارجية: صندوق خشبي
  مدة التسليم:
  الكمية (مجموعات) 1 - 1000
1001 - 5000
5001 - 10000
> 10000
  الوقت التقديري (أيام العمل) 1-7 7-10 10-15   قابل للتفاوض

rack solar


ART SIGN solar mounting related accessories

موصل قضبان التركيب الشمسي XRS-01#


موصل قضبان التركيب الشمسي XRS-01# مخصص لقضبان Art Sign XR AS-XR-01 وAS-XR-02 وAS-XR-03، حيث يربط بين قضيبين ويحل مشكلة عدم كفاية طول القضيب.

انقر لرؤية المزيدXRسلسلة الصواميل;

ART SIGN pv racking rail AS-XR-01
ART SIGN pv racking rail AS-XR-02
ART SIGN pv racking rail AS-XR-03
ART SIGN pv racking rail AS-XR-05
AS-XR-01
AS-XR-02
AS-XR-03
AS-XR-05
ART SIGN pv racking rail AS-XRS-01



AS-XRS-01



ART SIGN solar mounting system FAQ

الأسئلة الشائعة 1:فيما تُستخدم وصلات قضبان التركيب الشمسي XR؟

ج: تُستخدم وصلات قضبان التركيب الشمسي XR لتثبيت الألواح الشمسية بشكل آمن على قضبان XR في أنظمة الطاقة الكهروضوئية المثبتة على الأسطح. وهي تضمن التثبيت الميكانيكي المستقر والمحاذاة الموثوقة للوحدات مع الحفاظ على السلامة الهيكلية في البيئات الخارجية.


الأسئلة الشائعة 2:هل وصلات قضبان XR متوافقة مع جميع قضبان التركيب الشمسي؟

ج: لا، وصلات قضبان XR مناسبة بشكل أساسي لسلسلة XR. يمكنك التفكير في شراء سلسلة XR الكاملة، مثل الأرجل على شكل L وخطافات الأسطح والمشابك الوسطية/الطرفية، أو استكشاف خطوط منتجاتنا الأخرى.


الأسئلة الشائعة 3:ما المواد التي تُصنع منها وصلات القضبان الشمسية XR؟

ج: تُصنع معظم وصلات قضبان XR من سبائك الألومنيوم AL6005-T5 مع معالجة سطحية مؤكسدة، بالإضافة إلى مسامير من الفولاذ المقاوم للصدأ (SUS304). وهذا يضمن مقاومة التآكل والقوة العالية وعمر الخدمة الطويل في البيئات الخارجية.


الأسئلة الشائعة 4:هل تحتاج موصلات XR إلى قضبان محفورة مسبقًا؟

ج: لا تحتاج أنظمة موصلات XR إلى حفر إضافي لأنها مصممة لتناسب أخاديد القضبان القياسية.


الأسئلة الشائعة 5:ما العمر التشغيلي المتوقع لموصل قضبان XR؟

ج: في ظل ظروف التركيب والبيئة العادية، تتمتع موصلات قضبان XR عادةً بعمر خدمة يتراوح بين 20 و25 عامًا، بما يتوافق مع عمر معظم أنظمة تركيب الطاقة الشمسية الكهروضوئية، بشرط استخدام المواد الصحيحة ومعايير التركيب المناسبة.


الأسئلة الشائعة 6:ما الخدمات التي تقدمها Artsign؟

ج: نقدم خدمات مخصصة، ورسومات مجانية، وشحن عينات مجانية، وتصنيع OEM وODM.


الأسئلة الشائعة 7:هل تقدمون تصميمًا هندسيًا مجانيًا أو تحسينًا للمخطط لمشروع الطاقة الشمسية الخاص بي؟

ج: نعم! يمكن لفريقنا الهندسي ذو الخبرة توفير تصاميم هيكلية مجانية وتحسينات للمخططات بناءً على متطلبات مشروعك المحددة (مثل تخطيط السطح وحمل الرياح وأبعاد الألواح). سنحسب الكمية الدقيقة من القضبان والمشابك والمسامير التي تحتاجها لتقليل الهدر.


الأسئلة الشائعة 8:ما المادة التي تُصنع منها قضبان الطاقة الشمسية ARTSIGN؟ وهل تصدأ بسهولة؟

أ: قضباننا مصنوعة من سبائك الألومنيوم المؤكسد عالية القوة 6005-T5، والمثبتات مصنوعة من الفولاذ المقاوم للصدأ SUS304. يبلغ سُمك طبقة الأكسدة ≥10µm، مما يوفر مقاومة ممتازة للتآكل والصدأ. تم تصميمها لعمر خدمة يتراوح بين 20 و25 عامًا، وتأتي مع ضمان لمدة 20 عامًا، حتى في البيئات الساحلية القاسية أو ذات الرطوبة العالية.
