مشابك سقف من الزنك بحافة مطوية رأسية، بدون حفر، لنظام رفوف السقف المعدني الشمسي | لافتة فنية
ميزات التصميم:
— الفولاذ المقاوم للصدأ.
- تركيب قابل للتعديل وأسرع وأسهل لتركيب السقف الشمسي.
-لا يوجد ضرر على السقف.
- عرض قابل للتعديل، ومجموعة واسعة من الاستخدام.
|
رقم الوضع |
AS-SRC-06
|
اسم العلامة التجارية |
الفن سي جي إن |
|
المواصفات
|
90*50*50 مم
|
مادة
|
إس يو إس 304 |
|
طلب
|
سقف معدني شمسي |
التعبئة والتغليف
|
كرتون
|
|
الكلمة الرئيسية
|
مشبك تثبيت الطاقة الشمسية للسقف المعدني OEM |
شهادة
|
ISO / CE / TUV / SGS / AS / NZS / JIS / ASCE7-10
|
|
عمر الخدمة
|
25 سنة
|
ضمان الجودة
|
20 سنة
|
|
|
|

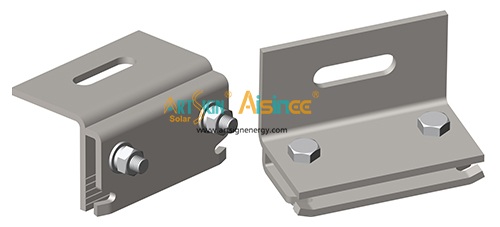

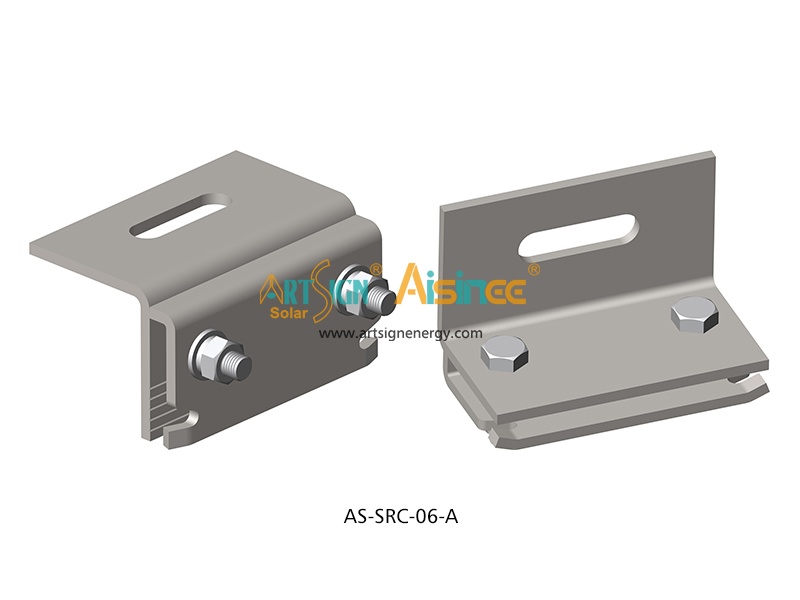

دعامة سقف من الفولاذ المقاوم للصدأ AS-SRC-06-A
|

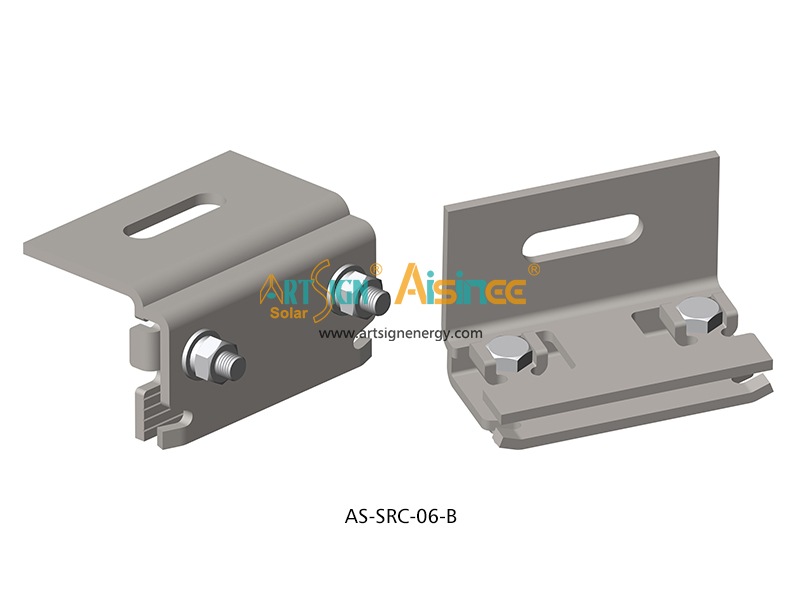

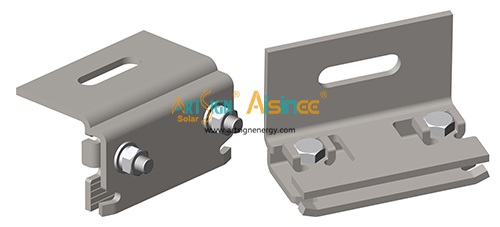

دعامة سقف من الفولاذ المقاوم للصدأ AS-SRC-06-B
|
|

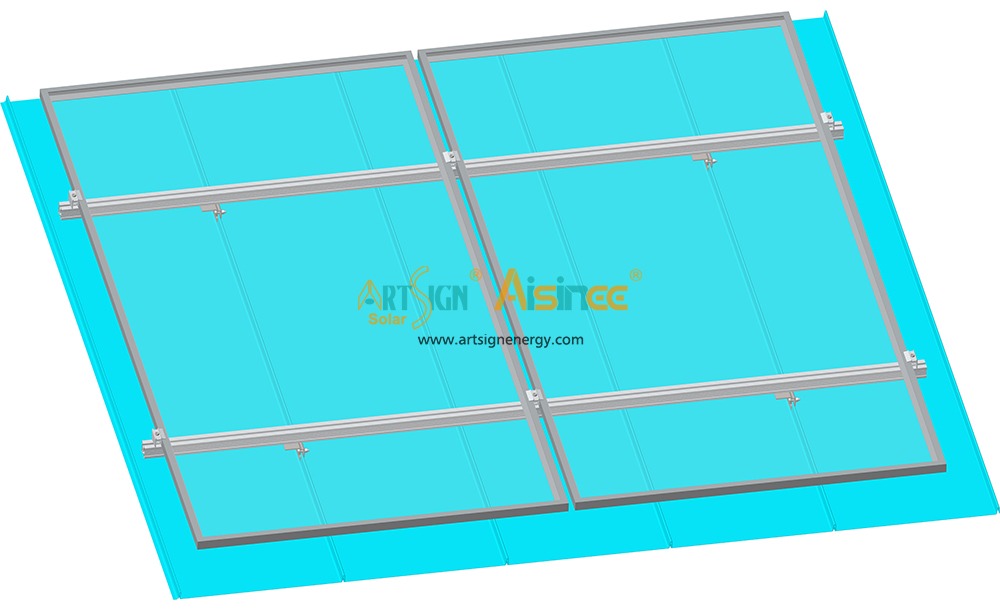

تم تصميمه ليكون قادرًا على ربط ملفات تعريف البنية الفوقية للنظام الشمسي بمفاصل اللحام المعدنية.
|
|
|
|

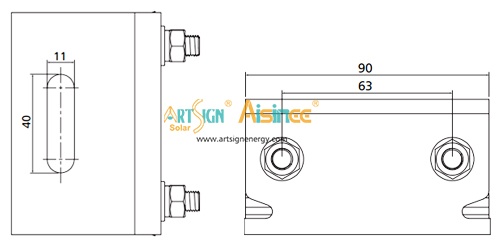

| الطول 90 ملم |

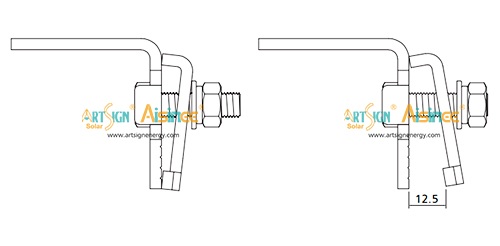

الحد الأقصى لحجم فتح المشبك هو 12.5 ملم
|
|
|
|

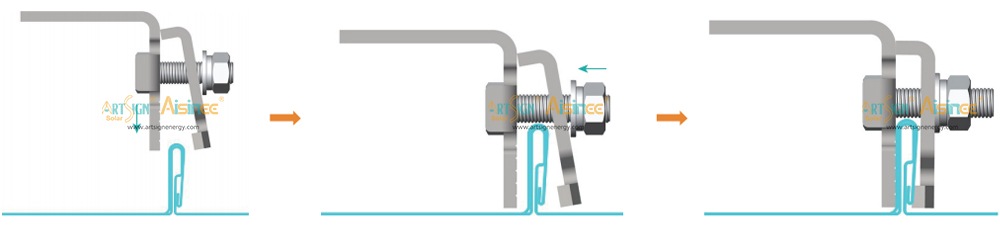

قم بوضع مشبك السقف، ثم قم بربط البرغي والصامولة
|
|
|
|
|
يتم تثبيت المشبك على سطح التماس
|
|

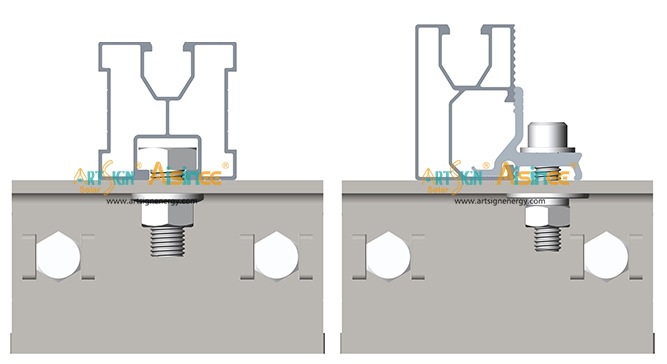

AS-SRC-06 مع سكة مختلفة.
|
|
|
|
مناسب بشكل جيد مع ملف تعريف الطاقة الشمسية المربع 40 × 40 مم،
مثل SR02، GR05، وما إلى ذلك.
|

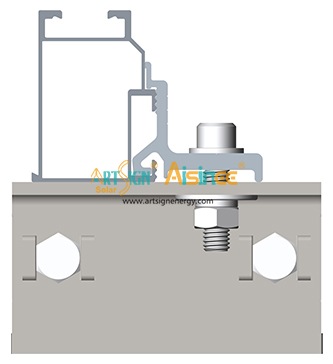

العمل مع مشبك السكة CR01 ليكون مناسبًا بشكل جيد لـ
قضبان سلسلة CR
|
|
|
|
|
|

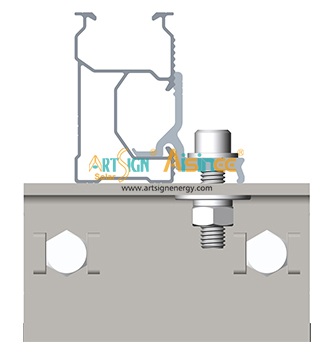

العمل مع 5# راي
يجب أن يكون المقطع مناسبًا تمامًا لـ
قضبان الطاقة الشمسية DR01A وDR01B
|
العمل مع مشبك السكة الحديدية 4# ليكون مشبك السكة الحديدية مناسبًا تمامًا لـ DR03 وDR04 وSR04
|

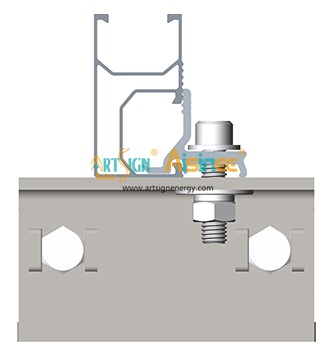

استخدم مشبك السكة 4# ليكون مناسبًا تمامًا لـ XR01 وXR02 وXR03 وXR05
|
خطاف سقف شمسي قابل للتعديل 12# لنظام تثبيت السقف الشمسي، تصميمات متنوعة لخطافات السقف حسب اختيارك. خطاف من الفولاذ المقاوم للصدأ SUS304، معالجة سطحية مقاومة للتآكل بدرجة عالية.
