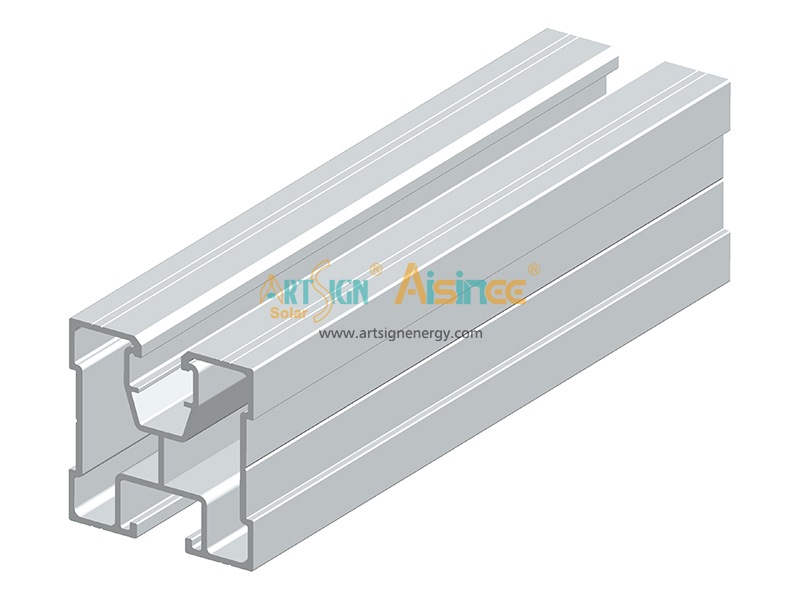

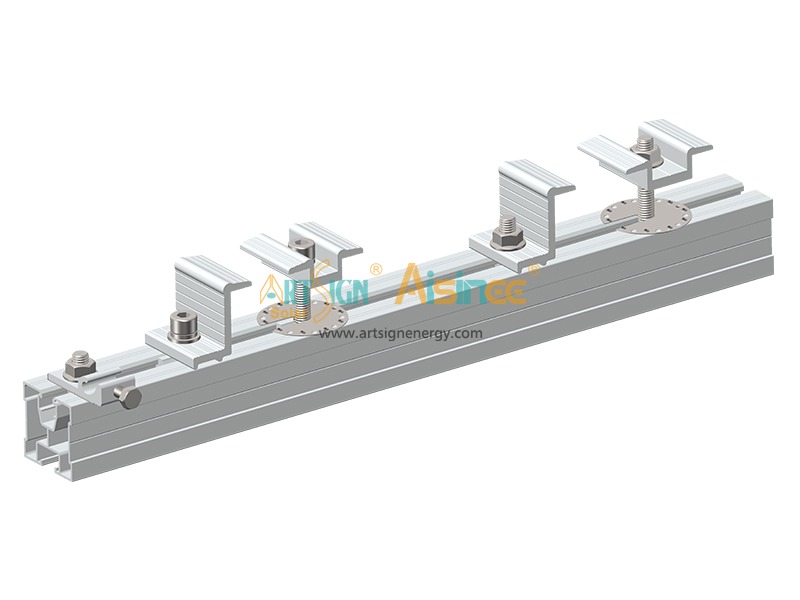

لوحة شمسية مثبتة على السقف من الألومنيوم G rail 05#

لوحة شمسية معتمدة من CE، مثبتة على سقف، سكة من الألومنيوم | لافتة فنية

ميزات التصميم

-- حامل سكة اللوحة الشمسية، يسمح بالتركيب الأفقي والمائل.
-- متوفر في مجموعة متنوعة من التشطيبات: مطحنة، أو الأكسدة الفضية أو الأكسدة السوداء.

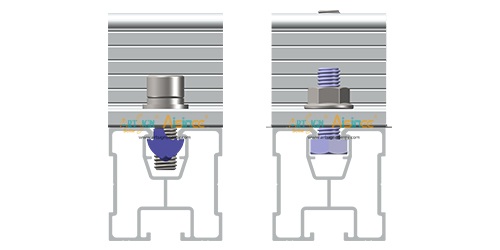

يعمل السكة (AS-GR-05) كعنصر هيكلي لدعم وتأمين الألواح الشمسية، والاتصال بالقواعد والمشابك وملحقات التثبيت الأخرى.	الاستخدام مع صامولة G G02 أو الاستخدام مع مسمار سداسي M8 يتوافق مسمار السداسي مقاس 8 مم مع مسامير M8 القياسية والصواميل المنزلقة، وهو مناسب لمعظم أنظمة التركيب الشمسية.

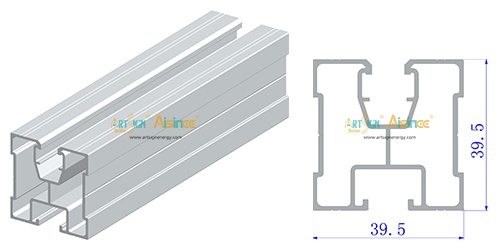

التجميع السريع: الأطوال الشائعة هي 2 م، أو 3 م، أو 4.2 م، وحتى قضبان الطاقة الشمسية بطول 6 م، ولكن يمكن قطعها إلى أحجام مخصصة حسب متطلبات المشروع.

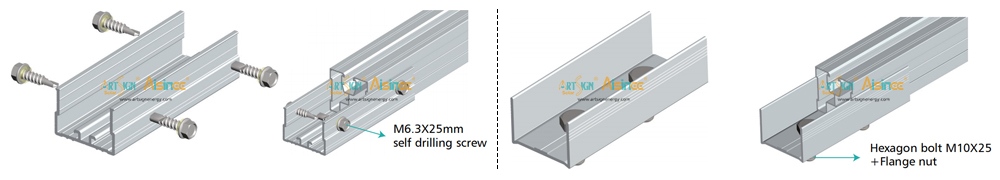

يمكن استخدام نوعين من موصلات الوصلات السككية.
وصلة سكة GR05 2: (AS-BG07)
وصلة سكة GR05 1: (AS-I-A054)

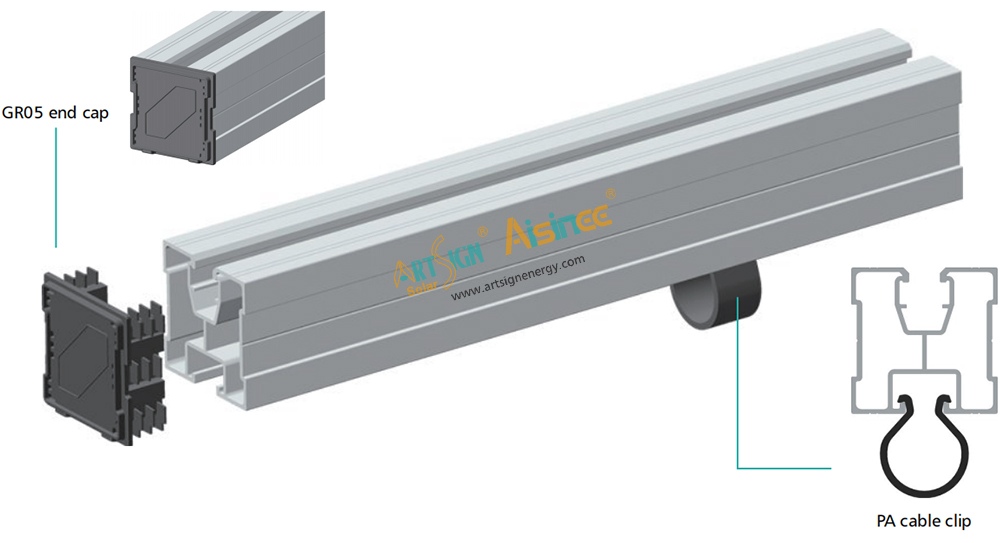

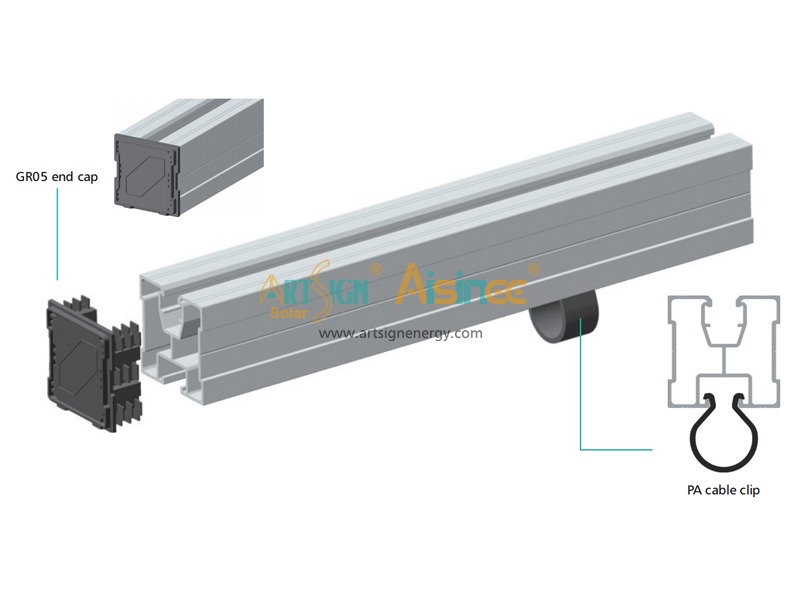

صُمم غطاء نهاية GR05 ليتناسب بإحكام مع الأطراف المفتوحة لسكة تركيب الألواح الشمسية. ويوفر حمايةً وجمالاً لنظام سكة الألواح الكهروضوئية.

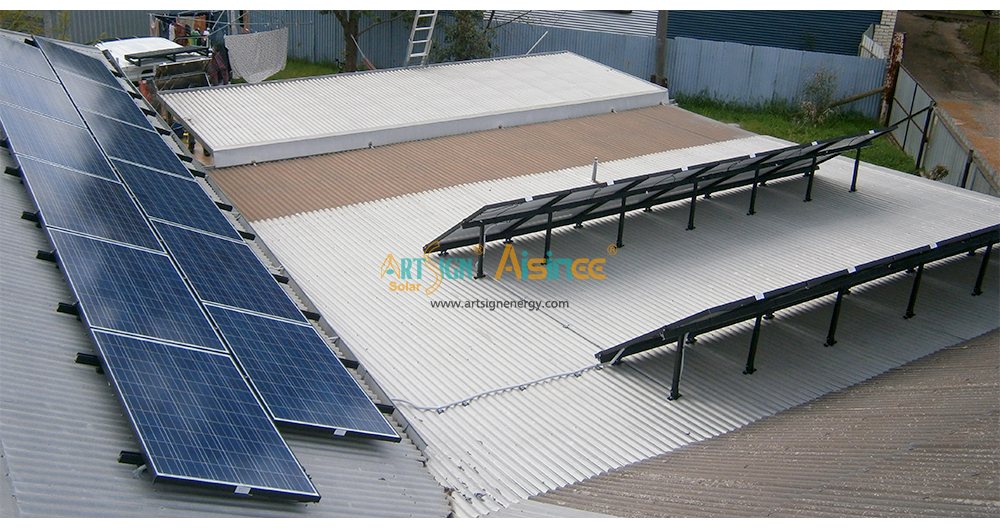

التطبيقات النموذجية: أنظمة الطاقة الشمسية الكهروضوئية على الأسطح (سقف البلاط، أو السقف المعدني، أو السقف المسطح).
التجميع السريع: الأطوال الشائعة هي 2 م، أو 3 م، أو 4.2 م، وحتى قضبان الطاقة الشمسية بطول 6 م، ولكن يمكن قطعها إلى أحجام مخصصة حسب متطلبات المشروع.

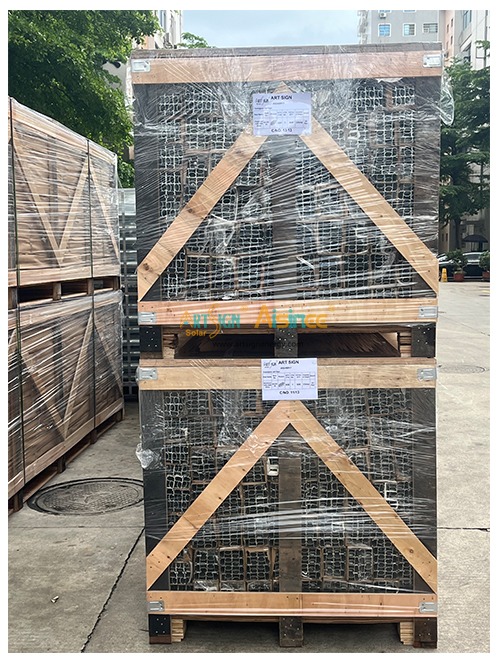

التعبئة الداخلية: تغليف ورق كرافت	التغليف الخارجي: علبة خشبية/منصة نقالة

AS-GR-05 مع معالجة مؤكسدة، وهو الأنسب لتركيب لوحة الطاقة الشمسية على السطح، ونحن نقدم طولًا مخصصًا ونقوم بتعبئته جيدًا بورق الكرافت، وعادةً ما يكون 8 قطع لكل عبوة، ثم نضعها في علبة من الخشب الرقائقي.

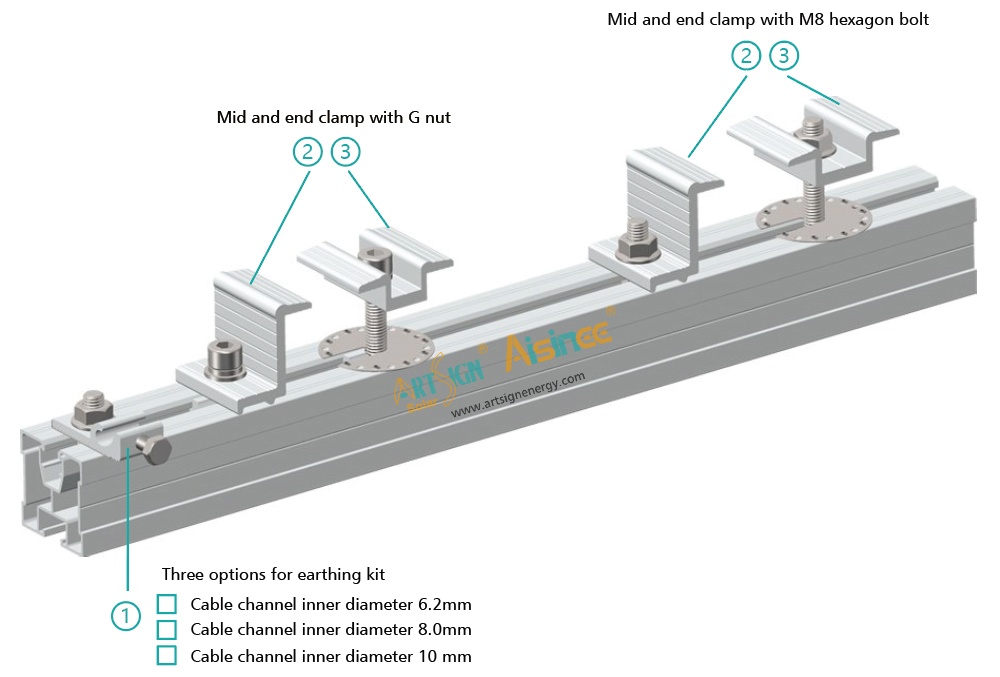

مسمار سداسي	جوزة G	المشبك الأوسط والمشبك النهائي
سكة حديد G AS-GR-01		سكة حديد G AS-GR-05
