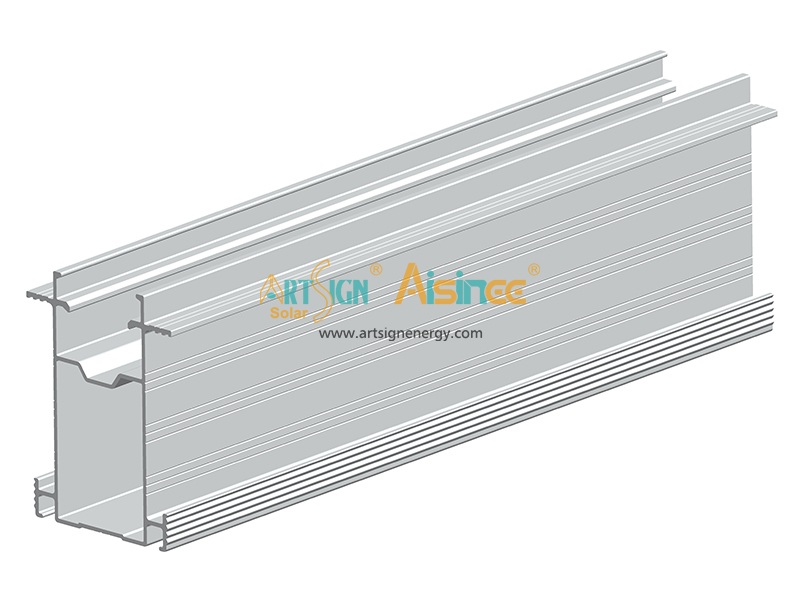

قضبان تثبيت الألواح الشمسية الكهروضوئية TR65 rails1#
ميزات التصميم
— تطبيق مستهدف للمناطق منخفضة الرياح: مصمم خصيصاً لمزارع الطاقة الشمسية الموجودة في المناطق الداخلية أو المناطق الجغرافية ذات الرياح المنخفضة. وهو يتوافق تماماً مع معايير الأحمال المحلية دون إجبار المشترين على دفع تكاليف معدنية ثقيلة ومبالغ فيها.
— وزن خفيف وتكاليف نقل أقل: يقلل التصميم خفيف الوزن بشكل كبير من نفقات الخدمات اللوجستية والشحن البحري لكل واط. يمكن للقائمين بالتركيب التعامل مع القضبان ووضعها وتثبيتها في الموقع بسهولة دون الحاجة إلى آلات رفع ثقيلة، مما يسرع من عملية التركيب الأرضي ويقلل من تكاليف العمالة.
|
رقم الموديل |
AS-TR65-01 |
اسم العلامة التجارية |
ART SIGN |
| المواصفات |
L120*W23.8*H34.3mm |
المادة |
ألومنيوم 6005-T5 |
| التطبيق | نظام تثبيت الألواح الشمسية على الأرض | التعبئة |
صندوق خشبي |
| كلمة مفتاحية | قضبان تثبيت من الألومنيوم للألواح الشمسية، أنظمة مقاطع كهروضوئية - سلسلة TR قضيب T65 01# | الشهادة | ISO / CE / TUV / SGS / AS/NZS / JIS / ASCE7-10 |
| عمر الخدمة | 25 عاماً | ضمان الجودة | 20 عاماً |
صُمم هذا القضيب المصنوع من الألومنيوم خفيف الوزن خصيصاً لتوجيه الألواح في الوضع الأفقي في أنظمة الطاقة الشمسية المثبتة على الأرض، ويوفر حلاً فعالاً من حيث التكلفة للتركيبات الخاصة بكل منطقة. وبفضل تصميمه بوزن مقطع مثالي، فإنه يوفر دعماً هيكلياً موثوقاً في المناطق ذات متطلبات أحمال الرياح المعتدلة، مما يسمح لشركات الهندسة والمشتريات والبناء (EPCs) والمطورين بخفض نفقات المواد المعدنية الإجمالية وتكاليف الشحن الواصل لكل واط بشكل كبير.

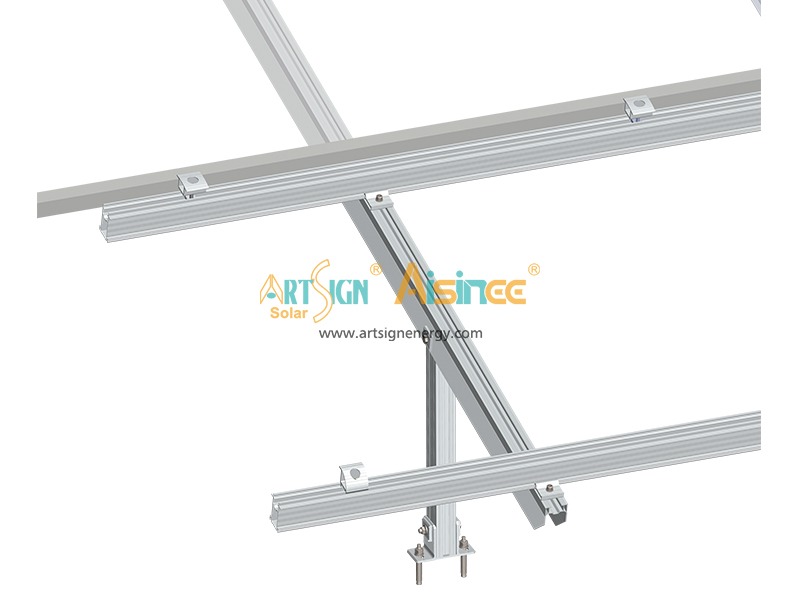

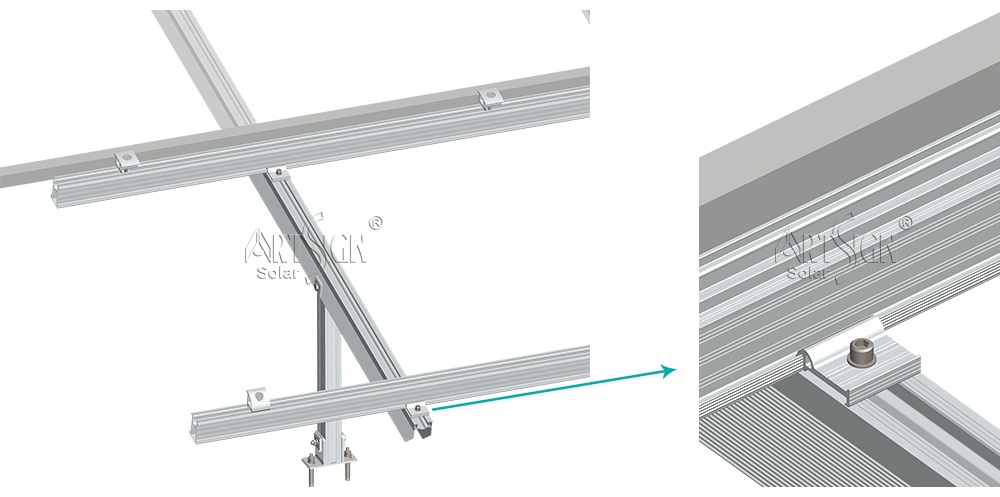

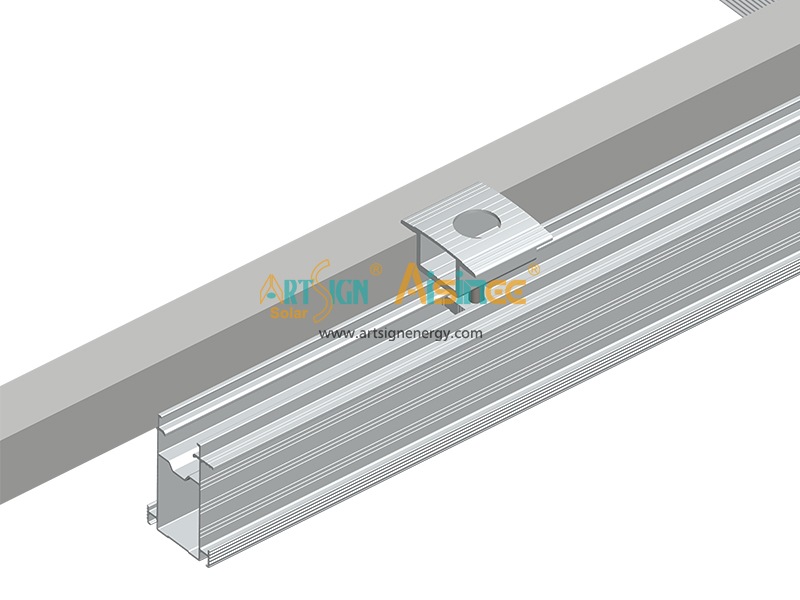

وصلة تثبيت القضيب بالعارضة: يتم تأمين الوصلة بين قضيب التثبيت الرئيسي المصنوع من الألومنيوم والعارضة الداعمة باستخدام مشابك قضبان ألومنيوم شديدة التحمل. صُممت هذه الآلية لتجميع سريع في الموقع، وتضمن وصلة هيكلية صلبة دون الحاجة إلى حفر مخصص في الموقع.
 |
 |
|

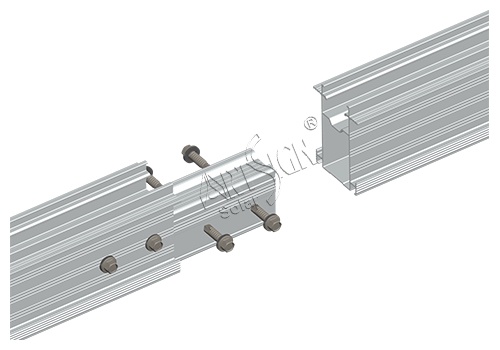

وصلة ربط قضبان الطاقة الشمسية: يتم تأمين وصلة تمديد قضيب الألومنيوم باستخدام موصل ربط داخلي يتم تثبيته ببراغي ذاتية الثقب. تعمل آلية الربط الداخلية هذه على تمديد قضبان المدادات طويلة المدى بسرعة في الموقع مع الحفاظ على صلابة هيكلية عالية عبر الوصلات المتصلة. |

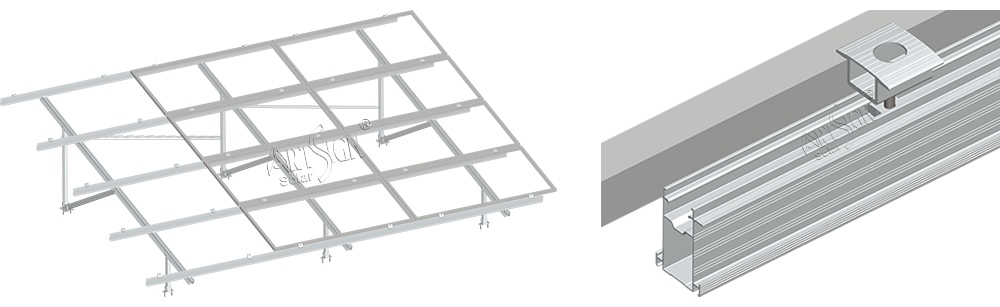

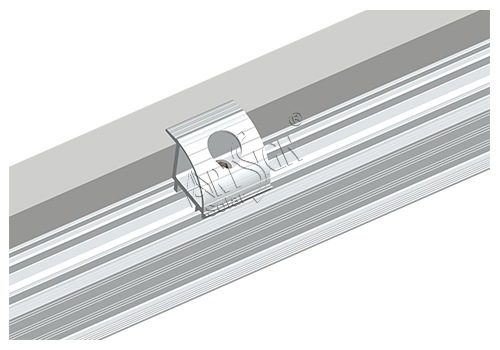

حل تثبيت مشبك الألواح الشمسية: تم تصميم مشابك الألومنيوم الوسطى والطرفية للألواح الشمسية بدقة لتثبيت كل من تقاطعات الألواح الداخلية وحواف الإطار الخارجية بإحكام على قضيب التثبيت الأرضي. صُممت هذه المشابك لتجميع سريع وموحد في الموقع، وتضمن مقاومة هيكلية عالية ضد رفع الرياح مع استيعاب سماكات مختلفة للألواح. |
 |
 |
|

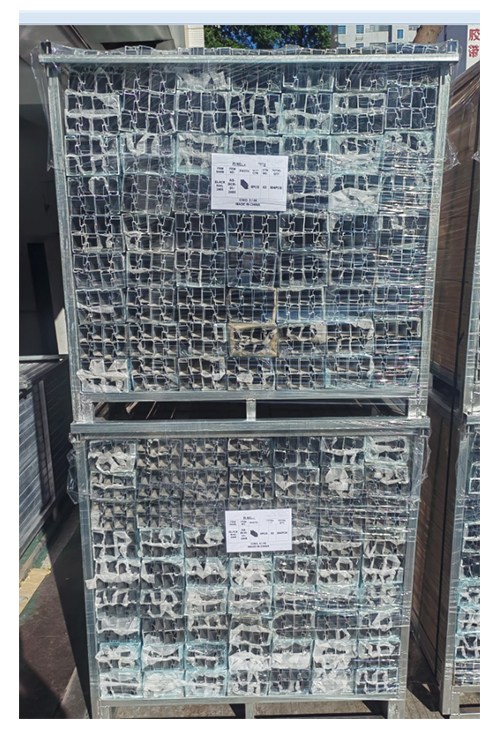

الخيار أ: إطار فولاذي |

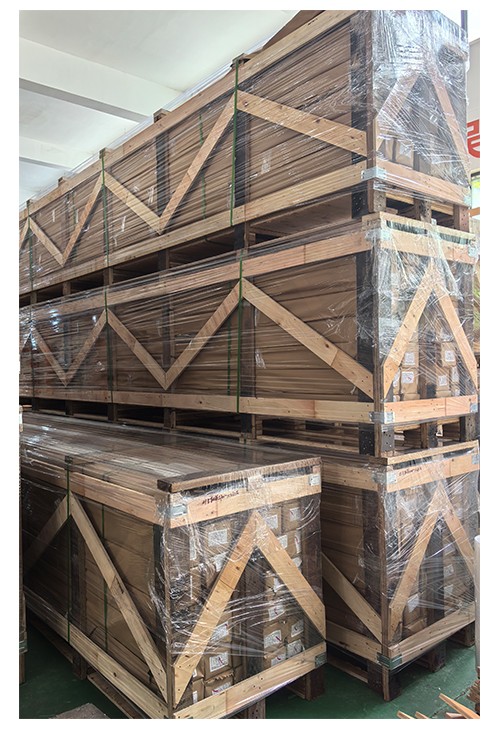

الخيار ب: صندوق من الخشب الرقائقي |

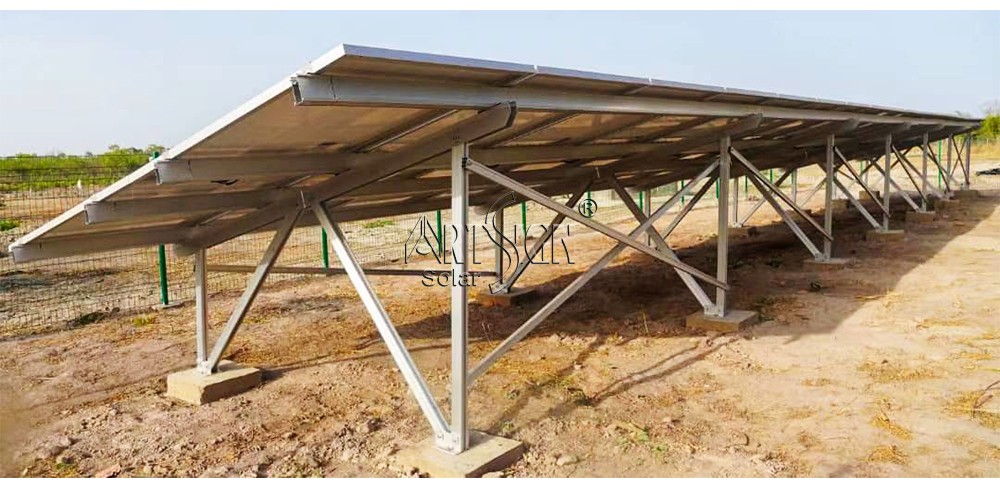

قضبان الألومنيوم الأرضية للألواح الشمسية AS-TR65-01 هي الأكثر ملاءمة للتثبيت الأرضي للألواح الشمسية، مع توفر أحجام مختلفة للمقاطع كخيار، حيث أن أحجام قضبان الألومنيوم المختلفة مناسبة لمتطلبات القوة المختلفة.
انقر لرؤية المزيدمقاطع الألومنيوم الصينية
 |
 |
 |
|
AS-TR65-01 |
AS-TR65-02 |
AS-TR85-01 |
 |
 |
 |
|
AS-TR85-02 |
AS-TR85-03 |
AS-TR93 |
 |
 |
 |
|
AS-TR105 |
AS-TRS-65 |
AS-TRS-85 |
 |
|
|
|
AS-TRS-105 |
|
|
سؤال 1: ما هو العمر التصميمي وفترة الضمان لأنظمة التثبيت الأرضي من ART SIGN؟
ج: نحن نقدم ضماناً لمدة 20 عاماً مع عمر تصميمي يبلغ 25 عاماً. صُنعت أنظمتنا من ألومنيوم AL6005-T5 (مؤكسد ≥10 ميكرومتر) ومسامير وصواميل SUS304، وهي توفر مقاومة طويلة الأمد للتآكل.
سؤال 2: هل سكة التثبيت الأرضي هذه فعالة من حيث التكلفة للمناطق ذات الرياح المعتدلة؟
ج: نعم. صُممت هذه السكة المصنوعة من الألومنيوم خفيف الوزن خصيصاً للتخطيطات الأفقية في المناطق ذات الرياح المنخفضة إلى المعتدلة، وهي تعمل على تحسين وزن المعدن، مما يقلل من تكاليف المواد الخام والشحن البحري لكل واط.
سؤال 3: كيف يتم توصيل القضبان بعوارض الدعم والوصلات في الموقع؟
ج: يتم تثبيت القضبان بالعوارض المتقاطعة عبر مشابك ألمنيوم تُثبت بالبراغي (لا حاجة للحفر المسبق) وتمتد بسلاسة باستخدام موصلات وصل داخلية مع براغي ذاتية الحفر للتجميع السريع.
سؤال 4: هل تتوافق هذه الهياكل مع المعايير الدولية لأحمال الرياح والثلوج؟
ج: نعم. نقوم بتصميم الهيكل وفقاً لطلبك الخاص بأحمال الرياح وأحمال الثلوج. تتوفر التقارير الهندسية عند الطلب.
سؤال 5: ما هي فترات التوريد لطلبات الشحن الجزئي (LCL) والشحن الكامل (FCL)؟
ج: يتم شحن القضبان والوصلات والمشابك القياسية خلال 7-15 يوماً لطلبات LCL و20-35 يوماً لطلبات FCL. نحن ندعم تحميل الحاويات المجمعة لخفض تكاليف الشحن بنظام CIF.
سؤال 6: كيف تتعامل ART SIGN مع ضمان الجودة وقطع الغيار؟
ج: تتضمن كل شحنة مكونات احتياطية مجانية لمنع حدوث تأخيرات في الموقع. يتم استبدال أي مكونات معيبة خلال فترة الضمان مجاناً وعلى الفور.
