دعامة ألومنيوم جديدة على شكل حرف L لنظام تركيب الألواح الشمسية على الأسطح | آرت ساين
ميزات التصميم
— تعتبر خطافات القدم على شكل حرف L المزودة بغطاء مانع للتسرب الطريقة الأكثر فعالية من حيث التكلفة للتركيب على الأسطح المسطحة.
— يسمح التصميم الفريد لمجموعات دعامات السقف المصنوعة من القرميد الإسفلتي بتحمل أحمال رياح أكبر.
|
رقم الوضع |
AS-A-A473 |
اسم العلامة التجارية |
ART SIجي إن |
|
المواصفات |
الطول 51 × العرض 43 × الارتفاع 77.5 مم |
مادة |
ألومنيوم 6005-T5 |
|
طلب |
حامل شمسي لسقف من القرميد الإسفلتي |
التعبئة والتغليف |
منصة نقالة خشبية |
|
الكلمة المفتاحية |
هيكل شمسي بطول قدم طولي، دعامة تثبيت على السطح |
شهادة |
ISO / CE / TUV / SGS / AS / NZS / JIS / ASCE7-10 |
|
عمر الخدمة |
25 سنة |
ضمان الجودة |
20 عامًا |

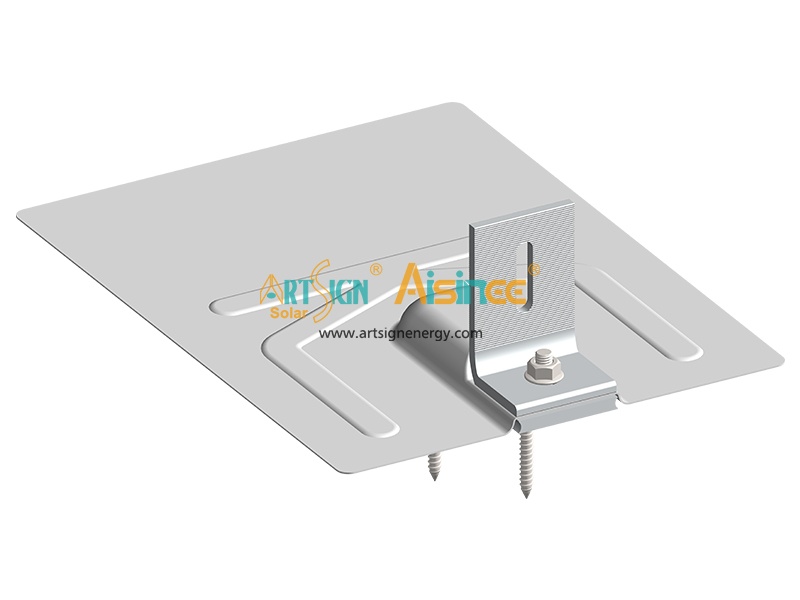

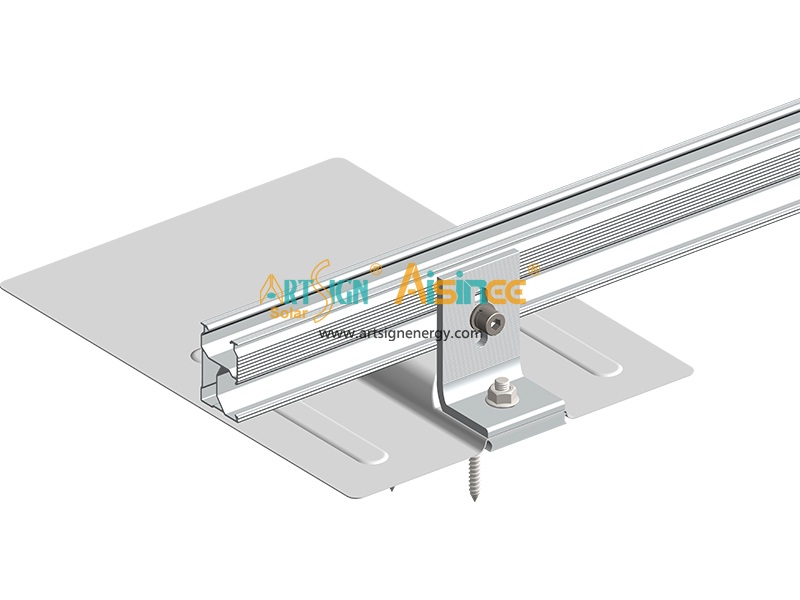

قائمة مكونات هيكل تثبيت السقف على شكل حرف L
 |
 |
|

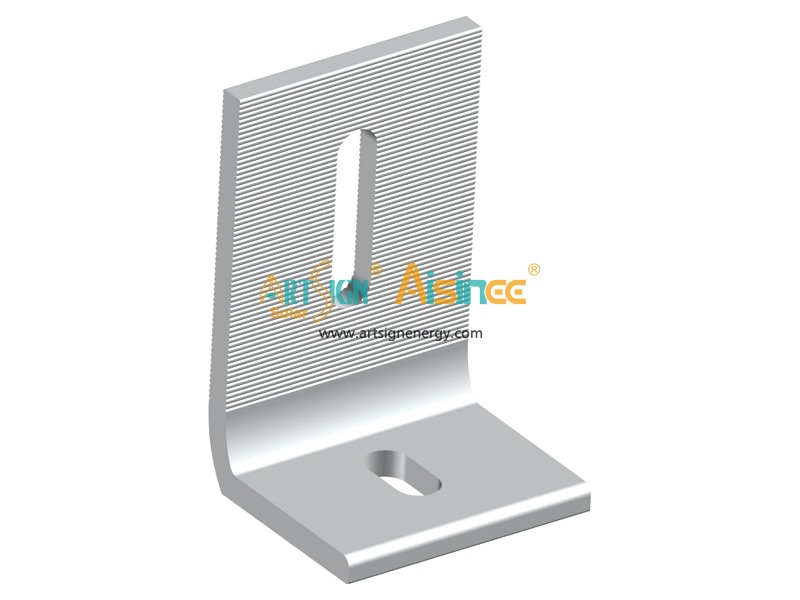

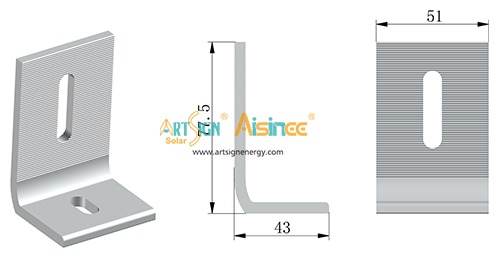

مقاس خطاف القدم L: الطول 51 مم، العرض 43 مم، الارتفاع 77.5 مم. |

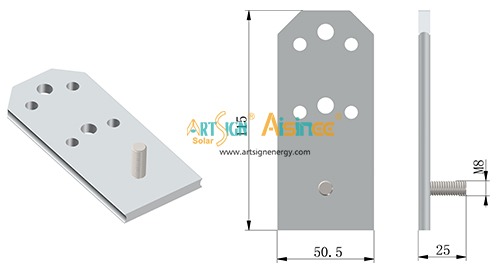

مقاس المشبك: الطول 115 مم، العرض 50.5 مم. |
 |
 |
|

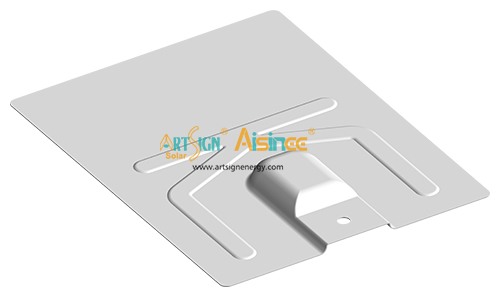

مقاسات الوميض المقاوم للماء: العرض 228 مم، الطول 301 مم. |

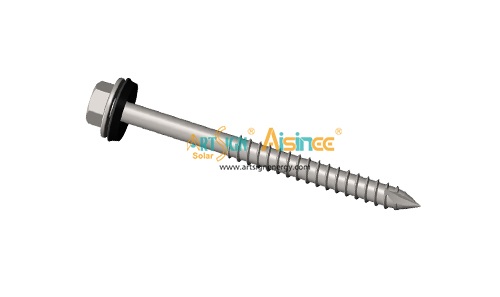

برغي قطع الخيوط ذاتي التثبيت. |

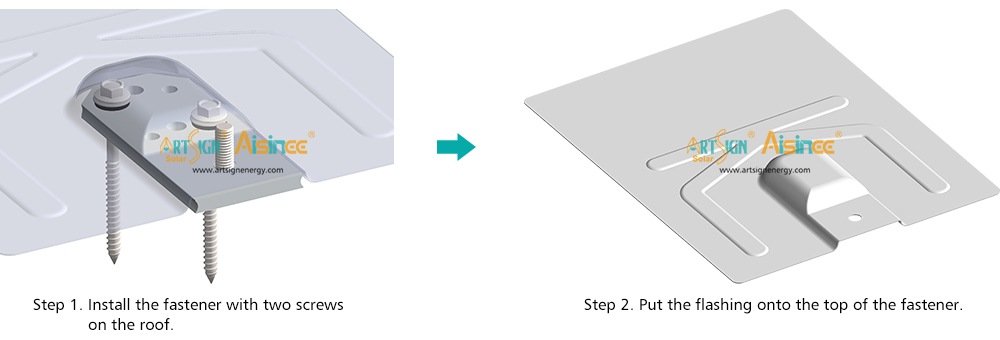

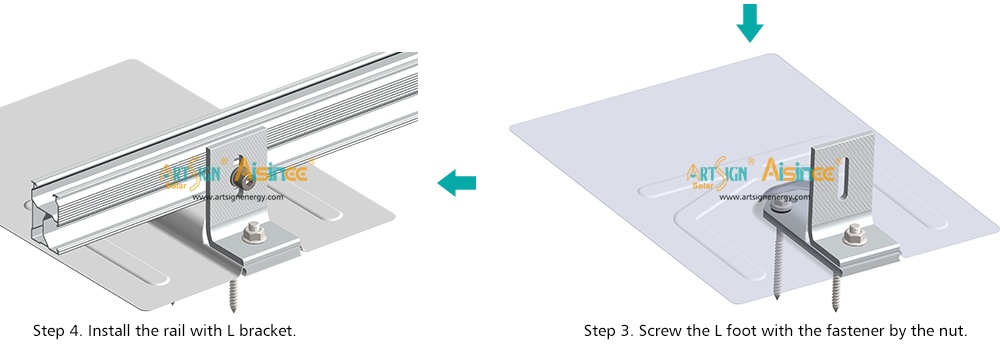

خطوات تركيب أطقم تركيب الألواح الشمسية ذات الطول L
انقر لرؤية المزيدقدم L.
 |
 |
 |
| AS-RH-02 |
AS-RH-105 |
AS-RH-125 |
 |
 |
 |
|
AS-RH-150 |
AS-RH-103 |
AS-RH-123 |
 |
 |
 |
|
AS-RH-19 |
AS-A-A111 |
AS-A-A124 |
